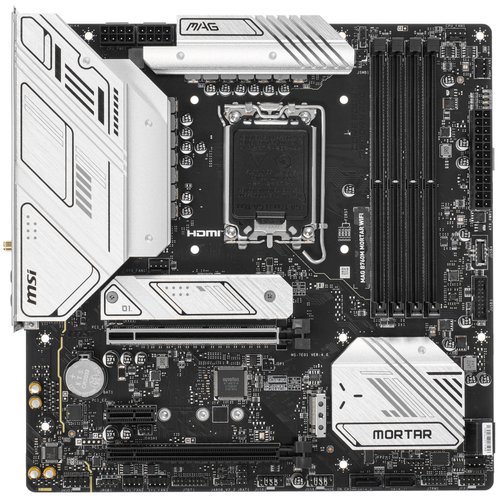

Материнская плата MSI MAG B760M MORTAR WIFI

[LGA 1700, Intel B760, 4xDDR5-5600 МГц, 2xPCI-Ex16, 2xM.2, Micro-ATX] подробнее

193

Нет в продаже

  • Характеристики
  • Отзывы 193
  • Инструкции и файлы

Характеристики Материнская плата MSI MAG B760M MORTAR WIFI

Общие параметры

Тип
материнская плата
Модель
MSI MAG B760M MORTAR WIFI
Серия
MSI MAG
Цвет
черный
Год релиза
2023

Форм-фактор и размеры

Форм-фактор
Micro-ATX
Высота
244 мм
Ширина
244 мм

Процессор и чипсет

Сокет
LGA 1700
Чипсет Intel
Intel B760
Совместимые ядра процессоров Intel
Alder Lake, Raptor Lake Refresh, Raptor Lake

Память

Тип поддерживаемой памяти
DDR5
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
256 ГБ
Максимальная частота памяти (JEDEC/без разгона)
5600 МГц
Частота оперативной памяти в разгоне
6000 МГц, 7000 МГц, 6800 МГц, 6200 МГц, 6400 МГц, 5800 МГц, 6600 МГц, 7200 МГц

Слоты расширения

Версия PCI Express
5.0
Слоты PCIe x16
1 x PCIe 4.0 (в режиме x4), 1 x PCIe 5.0 (в режиме x16)
Поддержка SLI/CrossFire
нет
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
1

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
2
Разъемы M.2 (M), PCIe линии процессора
1 x 2242/2260/2280 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2242/2260/2280 (SATA/PCIe 4.0 x4)
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 5, 1
Другие разъемы накопителей
нет

Порты на задней панели

Порты USB Type-A
4 x USB 2.0, 3 x USB 3.2 Gen 2
Порты USB Type-C
1 x USB 3.2 Gen 2x2
Видеовыходы
1 x HDMI, 1 x DisplayPort
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
5
Цифровые аудиопорты (S/PDIF)
TOSLINK (S/PDIF оптический)
Разъемы SMA (для антенны Wi-Fi)
есть
Порты PS/2
нет

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 2.0 (9 pin), 1 x USB 3.2 Gen 1 (19 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 2
Разъемы питания процессорного охлаждения
1 x 4 pin (кулер)
Разъемы для помпы СЖО (4 pin)
1
Разъемы для корпусных вентиляторов (4 pin)
4
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
2
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
1
Разъем M.2 (E) для модулей беспроводной связи
есть
Разъем RS-232 (COM)
нет
Интерфейс LPT
нет

Аудио

Звуковая схема
7.1
Чипсет звукового адаптера
Realtek ALC897

Сеть

Скорость сетевого адаптера
2.5 Гбит/с
Стандарт Wi-Fi
6E (802.11ax)
Версия Bluetooth
5.3

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
2 x 8 pin
Количество фаз питания
12+1+1
Пассивное охлаждение
зона VRM, чипсет, 1 x M.2 слот
Активное охлаждение
нет

Дополнительная информация

Кнопки на плате
нет
Подсветка элементов платы
нет
ПО для синхронизации подсветки
MSI Mystic Light
Количество слоев печатной платы
6
Особенности, дополнительно
поддержка Intel XMP
Комплектация
антенна Wi-Fi, крепеж для разъема M.2, комплект наклеек, документация, кабель SATA

Габариты и вес в упаковке

Длина коробки
28 см
Ширина коробки
27 см
Высота коробки
7 см
Вес с коробкой
1.5 кг

Описание

Материнская плата MSI MAG B760M MORTAR WIFI способна обеспечить продуктивную и стабильную работу в различных программах или компьютерных играх. Она выполнена в типоразмере Micro-ATX и отличается компактными размерами. Модель рассчитана на установку процессора Intel 12/13/14-го поколения. На плате расположены 4 слота под установку до 256 ГБ оперативной памяти стандарта DDR5, слоты расширения PCI-E x16 и PCI-E x1 для графического адаптера, 2 разъема M.2 и 4 слота SATA для накопителей. Соединение с Интернетом возможно при помощи сетевого адаптера со скоростью 2.5 Гбит/с и интегрированного модуля Wi-Fi. С боковой стороны предусмотрены порты USB, видеовыходы DisplayPort и HDMI, разъемы аудио. Протестированные компоненты и стабильное отведение тепла гарантируют надежность MSI MAG B760M MORTAR.
