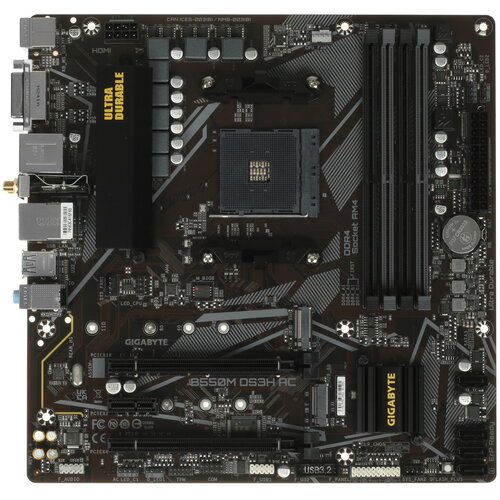

Материнская плата GIGABYTE B550M DS3H AC

[AM4, AMD B550, 4xDDR4-3200 МГц, 2xPCI-Ex16, 2xM.2, Micro-ATX] подробнее

50

Нет в продаже

  • Характеристики
  • Отзывы 50
  • Инструкции и файлы

Характеристики Материнская плата GIGABYTE B550M DS3H AC

Общие параметры

Тип
материнская плата
Модель
GIGABYTE B550M DS3H AC
Серия
GIGABYTE Ultra Durable
Цвет
черный
Год релиза
2023

Форм-фактор и размеры

Форм-фактор
Micro-ATX
Высота
244 мм
Ширина
244 мм

Процессор и чипсет

Сокет
AM4
Чипсет AMD
AMD B550
Совместимые ядра процессоров AMD
Renoir, Vermeer, Matisse, Cezanne

Память

Тип поддерживаемой памяти
DDR4
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
128 ГБ
Максимальная частота памяти (JEDEC/без разгона)
3200 МГц
Частота оперативной памяти в разгоне
4400 МГц, 3866 МГц, 4600 МГц, 4266 МГц, 3466 МГц, 3400 МГц, 4000 МГц, 4733 МГц, 4133 МГц, 3733 МГц, 3600 МГц

Слоты расширения

Версия PCI Express
4.0
Слоты PCIe x16
1 x PCIe 4.0 (в режиме x16), 1 x PCIe 3.0 (в режиме x4)
Поддержка SLI/CrossFire
нет
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
1

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
2
Разъемы M.2 (M), PCIe линии процессора
1 x 2242/2260/2280/22110 (SATA/PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2242/2260/2280 (SATA/PCIe 3.0 x2)
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 1
Другие разъемы накопителей
нет

Порты на задней панели

Порты USB Type-A
4 x USB 2.0, 4 x USB 3.2 Gen 1
Порты USB Type-C
нет
Видеовыходы
1 x HDMI, 1 x DVI-D
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
3
Цифровые аудиопорты (S/PDIF)
нет
Разъемы SMA (для антенны Wi-Fi)
есть
Порты PS/2
комбинированный

Разъемы на плате

Внутренние USB Type-A разъемы
1 x USB 2.0 (9 pin), 1 x USB 3.2 Gen 1 (19 pin)
Внутренние USB Type-C разъемы
нет
Разъемы питания процессорного охлаждения
1 x 4 pin (кулер)
Совмещенные разъемы для вентиляторов и помпы СЖО (4 pin)
2
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
2
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
3
Разъем M.2 (E) для модулей беспроводной связи
есть
Разъем RS-232 (COM)
есть
Интерфейс LPT
нет

Аудио

Звуковая схема
7.1

Сеть

Скорость сетевого адаптера
1 Гбит/с
Сетевой адаптер
Realtek RTL8118AS
Стандарт Wi-Fi
5 (802.11ac)
Версия Bluetooth
4.2
Адаптер беспроводной связи
Intel AC 3168

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
1 x 8 pin
Количество фаз питания
5+3
Пассивное охлаждение
зона VRM, чипсет
Активное охлаждение
нет

Дополнительная информация

Кнопки на плате
кнопка Q-Flash Plus
Подсветка элементов платы
нет
ПО для синхронизации подсветки
GIGABYTE RGB Fusion
Особенности, дополнительно
поддержка Intel XMP, поддержка TPM 2.0
Комплектация
задняя планка, антенна Wi-Fi, документация

Габариты и вес в упаковке

Длина коробки
27 см
Ширина коробки
27 см
Высота коробки
7 см
Вес с коробкой
1 кг

Описание

Материнская плата GIGABYTE B550M DS3H AC совместима с процессорами AMD и предлагает мощные характеристики для сборки ПК универсального назначения. Для подключения комплектующих предлагаются 4 слота под установку оперативной памяти стандарта DDR4, 2 слота расширения PCI-E x16, 2 разъема M.2 и 4 порта SATA. Плата выполнена в форм-факторе Micro-ATX, поэтому помогает сэкономить пространство. В GIGABYTE B550M DS3H AC реализованы сетевой коннектор 1 Гбит/с и интегрированный адаптер беспроводной связи для стабильного соединения с Интернет. Плата основана на надежных компонентах и отличается высокой стабильностью функционирования. Из интерфейсов есть порты USB, видеовыходы DVI-D и HDMI, разъемы аудио.
