Материнская плата ASUS TUF GAMING Z790-BTF WIFI

#5493343

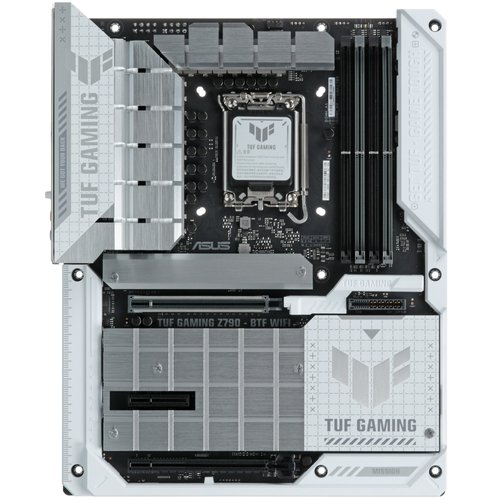

Материнская плата ASUS TUF GAMING Z790-BTF WIFI

[LGA 1700, Intel Z790, 4xDDR5-5600 МГц, 2xPCI-Ex16, 4xM.2, Standard-ATX] көбүрөөк маалымат

5 | 8

Запаста жок

Accessories

  • Мүнөздөмөлөрү
  • Сын-пикирлер 8

Мүнөздөмөлөрү Материнская плата ASUS TUF GAMING Z790-BTF WIFI

Общие параметры

Тип
материнская плата
Модель
ASUS TUF GAMING Z790-BTF WIFI
Серия
ASUS TUF GAMING
Цвет
белый
Год релиза
2024

Форм-фактор и размеры

Форм-фактор
Standard-ATX
Разъемы на обратной стороне (Back-Connect)
есть
Высота
305 мм
Ширина
244 мм

Процессор и чипсет

Сокет
LGA 1700
Чипсет Intel
Intel Z790
Совместимые ядра процессоров Intel
Alder Lake, Raptor Lake Refresh, Raptor Lake

Память

Тип поддерживаемой памяти
DDR5
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
192 ГБ
Максимальная частота памяти (JEDEC/без разгона)
5600 МГц
Частота оперативной памяти в разгоне
6000 МГц, 7000 МГц, 6800 МГц, 6200 МГц, 6400 МГц, 5800 МГц, 6600 МГц, 7200 МГц

Слоты расширения

Версия PCI Express
5.0
Слоты PCIe x16
1 x PCIe 4.0 (в режиме x4), 1 x PCIe 5.0 (в режиме x16)
Поддержка SLI/CrossFire
жок
Количество слотов PCI-E x1
0
Другие слоты расширения
1 x PCIe x4

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
5.0
Количество разъемов M.2
4
Разъемы M.2 (M), PCIe линии процессора
1 x 2280/22110 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2242/2260/2280 (SATA/PCIe 4.0 x4), 1 x 2242/2260/2280/22110 (PCIe 4.0 x4), 1 x 2280 (PCIe 4.0 x4)
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 5, 1
Режим работы NVMe RAID
0, 10, 5, 1
Другие разъемы накопителей
жок

Порты на задней панели

Порты USB Type-A
2 x USB 3.2 Gen 2, 4 x USB 3.2 Gen 1
Порты USB Type-C
1 x USB 3.2 Gen 2x2, 1 x USB 3.2 Gen 2
Видеовыходы
1 x HDMI, 1 x DisplayPort
Количество сетевых портов (RJ-45)
2
Количество аналоговых аудиоразъемов
5
Цифровые аудиопорты (S/PDIF)
TOSLINK (S/PDIF оптический)
Разъемы SMA (для антенны Wi-Fi)
есть
Порты PS/2
жок

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 2.0 (9 pin), 1 x USB 3.2 Gen 1 (19 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 2
Разъемы питания процессорного охлаждения
2 x 4 pin (кулер)
Разъемы для помпы СЖО (4 pin)
1
Разъемы для корпусных вентиляторов (4 pin)
4
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
3
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
1
Разъем M.2 (E) для модулей беспроводной связи
жок
Разъем RS-232 (COM)
жок
Интерфейс LPT
жок

Аудио

Звуковая схема
7.1
Чипсет звукового адаптера
Realtek ALC1220P

Сеть

Скорость сетевого адаптера
2.5 Гбит/с
Стандарт Wi-Fi
7 (802.11be)
Версия Bluetooth
5.4

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
2 x 8 pin
Количество фаз питания
16+1+1
Пассивное охлаждение
зона VRM, чипсет, 4 x M.2 слот
Активное охлаждение
жок

Дополнительная информация

Подсветка элементов платы
жок
Количество слоев печатной платы
6
Особенности, дополнительно
разъем 16 pin (12V-2x6), 1 разъем для подключения плат расширения с поддержкой Thunderbolt, разъем питания видеокарты GC-HPWR, разъем 3 x 8 pin (PCIe)
Комплектация
антенна Wi-Fi, документация, винт для M.2 SSD, 2 x кабель SATA

Description

Материнская плата ASUS TUF GAMING Z790-BTF WIFI представляет собой инновационное решение для геймеров и энтузиастов, стремящихся к созданию аккуратных и эстетически привлекательных сборок. Она оснащена сокетом LGA1700 и поддерживает процессоры Intel 12-го, 13-го и 14-го поколений. Плата использует чипсет Intel Z790 и поддерживает оперативную память DDR5 с максимальной частотой до 7200 МГц при разгоне. Одной из ключевых особенностей этой модели является расположение всех разъемов на обратной стороне платы, что значительно упрощает управление кабелями и улучшает внешний вид сборки. Кроме того, она поддерживает стандарт PCIe 5.0 и имеет четыре слота M.2 для подключения высокоскоростных накопителей.
ASUS TUF GAMING Z790-BTF WIFI также предлагает широкие возможности подключения, включая встроенный модуль Wi-Fi 7 и Bluetooth 5.4, а также поддержку Ethernet-соединения с пропускной способностью до 2.5 Гбит/с. На плате предусмотрены два слота PCIe x16, один из которых поддерживает стандарт PCIe 5.0, что позволяет использовать самые видеокарты. Для подключения периферийных устройств доступны многочисленные USB-порты, включая Type-C с пропускной способностью до 20 Гбит/с. Встроенная аудиосистема основана на кодеке Realtek ALC1220P, обеспечивающем качественное звучание. Таким образом, эта материнская плата является отличным выбором для создания высокопроизводительных игровых систем с минималистичным дизайном.
