Материнская плата ASUS ProArt B660-CREATOR D4

#5005672

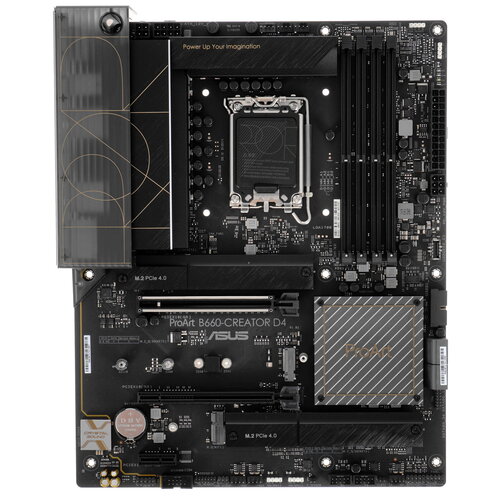

Материнская плата ASUS ProArt B660-CREATOR D4

[LGA 1700, Intel B660, 4xDDR4-3200 МГц, 2xPCI-Ex16, 3xM.2, Standard-ATX] көбүрөөк маалымат

5 | 3

Запаста жок

Accessories

  • Мүнөздөмөлөрү
  • Сын-пикирлер 3
  • Инструкциялар жана файлдар

Мүнөздөмөлөрү Материнская плата ASUS ProArt B660-CREATOR D4

Общие параметры

Тип
материнская плата
Модель
ASUS ProArt B660-CREATOR D4
Серия
ASUS ProArt
Цвет
черный
Год релиза
2022

Форм-фактор и размеры

Форм-фактор
Standard-ATX
Разъемы на обратной стороне (Back-Connect)
жок
Высота
305 мм
Ширина
244 мм

Процессор и чипсет

Сокет
LGA 1700
Чипсет Intel
Intel B660
Совместимые ядра процессоров Intel
Alder Lake

Память

Тип поддерживаемой памяти
DDR4
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
128 ГБ
Максимальная частота памяти (JEDEC/без разгона)
3200 МГц
Частота оперативной памяти в разгоне
4400 МГц, 3800 МГц, 4600 МГц, 4800 МГц, 4266 МГц, 3333 МГц, 3466 МГц, 5000 МГц, 3400 МГц, 4000 МГц, 3733 МГц, 5333 МГц, 3600 МГц

Слоты расширения

Версия PCI Express
5.0
Слоты PCIe x16
1 x PCIe 3.0 (в режиме x4), 1 x PCIe 5.0 (в режиме x16)
Поддержка SLI/CrossFire
жок
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
1
Другие слоты расширения
жок

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
3
Разъемы M.2 (M), PCIe линии процессора
1 x 2242/2260/2280/22110 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2242/2260/2280/22110 (PCIe 4.0 x4), 1 x 2242/2260/2280 (PCIe 3.0 x4)
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 5, 1
Режим работы NVMe RAID
жок
Другие разъемы накопителей
жок

Порты на задней панели

Порты USB Type-A
4 x USB 2.0, 4 x USB 3.2 Gen 1
Порты USB Type-C
1 x USB 3.2 Gen 2
Видеовыходы
1 x HDMI, 1 x USB Type-C
Количество сетевых портов (RJ-45)
2
Количество аналоговых аудиоразъемов
5
Цифровые аудиопорты (S/PDIF)
TOSLINK (S/PDIF оптический)
Разъемы SMA (для антенны Wi-Fi)
жок
Порты PS/2
жок
Другие разъемы на задней панели
1 x DisplayPort (вход)

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 2.0 (9 pin), 1 x USB 3.2 Gen 1 (19 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 2x2
Разъемы питания процессорного охлаждения
2 x 4 pin (кулер)
Разъемы для помпы СЖО (4 pin)
1
Разъемы для корпусных вентиляторов (4 pin)
4
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
3
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
1
Разъем M.2 (E) для модулей беспроводной связи
есть
Разъем RS-232 (COM)
есть
Интерфейс LPT
жок

Аудио

Звуковая схема
7.1

Сеть

Скорость сетевого адаптера
2.5 Гбит/с
Сетевой адаптер
Intel I219-V
Стандарт Wi-Fi
жок
Версия Bluetooth
жок
Адаптер беспроводной связи
жок

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
8 pin + 4 pin
Количество фаз питания
12+1
Пассивное охлаждение
зона VRM, чипсет, 2 x M.2 слот
Активное охлаждение
жок

Дополнительная информация

Кнопки на плате
жок
Подсветка элементов платы
жок
ПО для синхронизации подсветки
ASUS Aura Sync
Приложение для взаимодействия со смартфоном
жок
Особенности, дополнительно
поддержка Intel XMP, 1 разъем для подключения плат расширения с поддержкой Thunderbolt
Комплектация
колодка для подключения фронтальной панели, документация, кабель DisplayPort, 2 x кабель SATA, диск с ПО

Габариты и вес в упаковке

Длина коробки
34 см
Ширина коробки
27 см
Высота коробки
7 см
Вес с коробкой
1.92 кг

Description

Оснащенная высокопроизводительным чипсетом Intel B660 материнская плата ASUS ProArt B660-CREATOR D4 станет отличным выбором для пользователей, которые хотят создать мощный универсальный компьютер, в том числе – предназначенный для графического дизайна. Модель совместима с процессорами Intel Alder Lake и Raptor Lake. Сокет для CPU – LGA 1700. Максимально допустимый объем оперативной памяти составляет 128 ГБ. Плата рассчитана на установку модулей DDR4, количество которых может достигать четырех. 2 слота PCI-E x16 и 1 слот PCI-E x1 наверняка будут достаточны для размещения всех необходимых плат расширения. 3 разъема M.2 совместимы с высокоскоростными твердотельными накопителями, поддерживающими интерфейс NVMe.
В числе преимуществ платы ASUS ProArt B660-CREATOR D4 – высококачественный звук Crystal Sound 3 и 2.5-гигабитный сетевой адаптер. 2 разъема M.2, зона VRM и чипсет располагают пассивным охлаждением. Некоторым пользователям будет полезен коннектор COM-порта. Форм-фактор устройства – Standard-ATX. Высота и ширина платы стандартны: они равны 305 и 244 мм соответственно.
