Материнская плата ASUS TUF GAMING B760M-BTF WIFI D4

#9041558

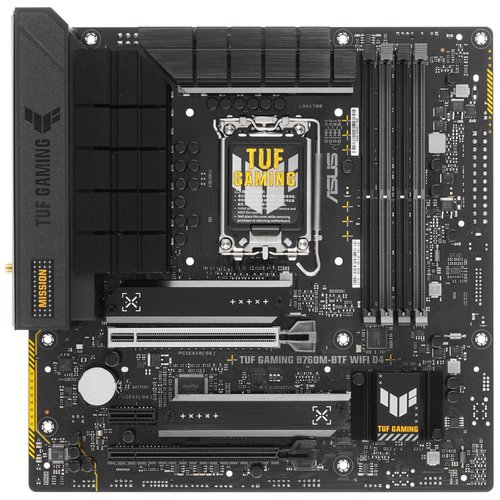

Материнская плата ASUS TUF GAMING B760M-BTF WIFI D4

[LGA 1700, Intel B760, 4xDDR4-3200 МГц, 2xPCI-Ex16, 3xM.2, Micro-ATX] подробнее

5 | 4

Нет в продаже

Аксессуары

  • Характеристики
  • Отзывы 4
  • Инструкции и файлы

Характеристики Материнская плата ASUS TUF GAMING B760M-BTF WIFI D4

Общие параметры

Тип
материнская плата
Модель
ASUS TUF GAMING B760M-BTF WIFI D4
Серия
ASUS TUF GAMING
Цвет
черный
Год релиза
2023

Форм-фактор и размеры

Форм-фактор
Micro-ATX
Разъемы на обратной стороне (Back-Connect)
есть
Высота
244 мм
Ширина
244 мм

Процессор и чипсет

Сокет
LGA 1700
Чипсет Intel
Intel B760
Совместимые ядра процессоров Intel
Alder Lake, Raptor Lake

Память

Тип поддерживаемой памяти
DDR4
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
128 ГБ
Максимальная частота памяти (JEDEC/без разгона)
3200 МГц
Частота оперативной памяти в разгоне
4400 МГц, 4600 МГц, 4800 МГц, 4266 МГц, 3333 МГц, 3466 МГц, 5000 МГц, 3400 МГц, 4000 МГц, 5066 МГц, 3733 МГц, 5333 МГц, 3600 МГц

Слоты расширения

Версия PCI Express
5.0
Слоты PCIe x16
1 x PCIe 4.0 (в режиме x4), 1 x PCIe 5.0 (в режиме x16)
Поддержка SLI/CrossFire
нет
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
1
Другие слоты расширения
нет

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
3
Разъемы M.2 (M), PCIe линии процессора
1 x 2242/2260/2280 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2280 (PCIe 4.0 x4), 1 x 2242/2260/2280 (PCIe 4.0 x4)
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 5, 1
Режим работы NVMe RAID
нет
Другие разъемы накопителей
нет

Порты на задней панели

Порты USB Type-A
4 x USB 2.0, 2 x USB 3.2 Gen 1, 1 x USB 3.2 Gen 2
Порты USB Type-C
1 x USB 3.2 Gen 2x2, 1 x USB 3.2 Gen 1, 1 x USB 3.2 Gen 2
Видеовыходы
1 x HDMI, 1 x DisplayPort
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
3
Цифровые аудиопорты (S/PDIF)
нет
Разъемы SMA (для антенны Wi-Fi)
есть
Порты PS/2
нет

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 2.0 (9 pin), 1 x USB 3.2 Gen 1 (19 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 2
Разъемы питания процессорного охлаждения
2 x 4 pin (кулер)
Разъемы для помпы СЖО (4 pin)
1
Разъемы для корпусных вентиляторов (4 pin)
3
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
3
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
1
Разъем M.2 (E) для модулей беспроводной связи
есть
Разъем RS-232 (COM)
есть
Интерфейс LPT
нет

Аудио

Звуковая схема
7.1

Сеть

Скорость сетевого адаптера
2.5 Гбит/с
Стандарт Wi-Fi
6 (802.11ax)
Версия Bluetooth
5.2

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
8 pin + 4 pin
Количество фаз питания
12+1+1
Пассивное охлаждение
зона VRM, чипсет, 2 x M.2 слот
Активное охлаждение
нет

Дополнительная информация

Кнопки на плате
нет
Подсветка элементов платы
нет
ПО для синхронизации подсветки
ASUS Aura Sync
Количество слоев печатной платы
6
Особенности, дополнительно
поддержка Intel XMP, 1 разъем для подключения плат расширения с поддержкой Thunderbolt
Комплектация
антенна Wi-Fi, комплект наклеек, документация, 2 x кабель SATA

Габариты и вес в упаковке

Длина коробки
28 см
Ширина коробки
27.5 см
Высота коробки
7 см
Вес с коробкой
1.07 кг

Описание

Материнская плата ASUS TUF GAMING B760M-BTF WIFI D4 рассчитана на установку до 128 ГБ оперативной памяти DDR4 в 4 слотах DIMM с двухканальным режимом работы. Поддержка профилей Intel XMP позволяет задать подходящие параметры памяти без ручной настройки. Для видеокарты предусмотрен слот PCI Express 5.0, который подходит для производительных графических ускорителей. Для хранения данных доступны 3 разъема M.2 с поддержкой накопителей NVMe, которые подключаются по интерфейсу PCI Express 4.0, и 4 порта SATA для жестких дисков. Это позволяет одновременно использовать быстрые системные диски и объемные хранилища данных.
Материнская плата ASUS TUF GAMING B760M-BTF WIFI D4 выполнена в формате Micro-ATX и подходит для сборки игрового и универсального компьютера на базе процессоров Intel с сокетом LGA 1700. Она поддерживает линейки Intel Core 12, 13 и 14 поколений, процессоры Intel Pentium и Celeron. Модель оснащена сетевым адаптером со скоростью до 2.5 Гбит/с, модулем Wi-Fi 6 поколения и Bluetooth версии 5.2 для беспроводного подключения периферии.
