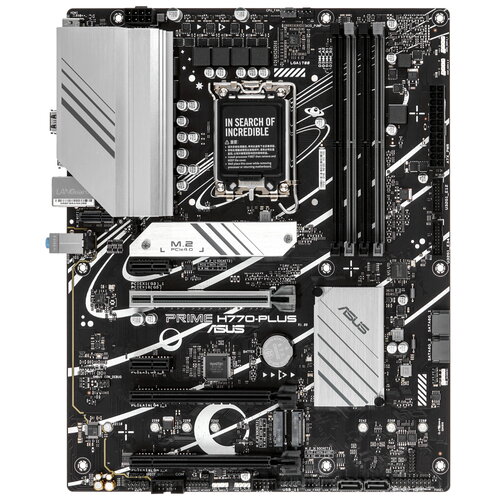

Материнская плата ASUS PRIME H770-PLUS

[LGA 1700, Intel H770, 4xDDR5-5600 МГц, 3xPCI-Ex16, 3xM.2, Standard-ATX] подробнее

нет отзывов

Нет в продаже

  • Характеристики
  • Отзывы 0
  • Инструкции и файлы

Характеристики Материнская плата ASUS PRIME H770-PLUS

Общие параметры

Тип
материнская плата
Модель
ASUS PRIME H770-PLUS
Серия
ASUS PRIME
Цвет
черный
Год релиза
2023

Форм-фактор и размеры

Форм-фактор
Standard-ATX
Высота
305 мм
Ширина
244 мм

Процессор и чипсет

Сокет
LGA 1700
Чипсет Intel
Intel H770
Совместимые ядра процессоров Intel
Alder Lake, Raptor Lake

Память

Тип поддерживаемой памяти
DDR5
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
192 ГБ
Максимальная частота памяти (JEDEC/без разгона)
5600 МГц
Частота оперативной памяти в разгоне
6000 МГц, 7000 МГц, 6800 МГц, 6200 МГц, 6400 МГц, 5800 МГц, 6600 МГц, 7200 МГц

Слоты расширения

Версия PCI Express
5.0
Слоты PCIe x16
2 x PCIe 4.0 (в режиме x4), 1 x PCIe 5.0 (в режиме x16)
Поддержка SLI/CrossFire
нет
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
2

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
3
Разъемы M.2 (M), PCIe линии процессора
1 x 2242/2260/2280 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2242/2260/2280 (SATA/PCIe 4.0 x4), 1 x 2242/2260/2280/22110 (PCIe 4.0 x4)
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 5, 1
Другие разъемы накопителей
нет

Порты на задней панели

Порты USB Type-A
2 x USB 2.0, 2 x USB 3.2 Gen 2, 3 x USB 3.2 Gen 1
Порты USB Type-C
1 x USB 3.2 Gen 2
Видеовыходы
1 x HDMI, 1 x DisplayPort
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
3
Цифровые аудиопорты (S/PDIF)
нет
Разъемы SMA (для антенны Wi-Fi)
нет
Порты PS/2
нет

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 3.2 Gen 1 (19 pin), 2 x USB 2.0 (9 pin)
Внутренние USB Type-C разъемы
нет
Разъемы питания процессорного охлаждения
1 x 4 pin (кулер)
Разъемы для помпы СЖО (4 pin)
1
Разъемы для корпусных вентиляторов (4 pin)
3
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
3
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
1
Разъем M.2 (E) для модулей беспроводной связи
есть
Разъем RS-232 (COM)
есть
Интерфейс LPT
нет

Аудио

Звуковая схема
7.1

Сеть

Скорость сетевого адаптера
2.5 Гбит/с
Стандарт Wi-Fi
нет
Версия Bluetooth
нет
Адаптер беспроводной связи
нет

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
1 x 8 pin
Пассивное охлаждение
зона VRM, чипсет, 1 x M.2 слот
Активное охлаждение
нет

Дополнительная информация

Кнопки на плате
нет
Подсветка элементов платы
нет
ПО для синхронизации подсветки
ASUS Aura Sync
Количество слоев печатной платы
6
Особенности, дополнительно
поддержка Intel XMP, 1 разъем для подключения плат расширения с поддержкой Thunderbolt
Комплектация
задняя планка, документация, 2 x кабель SATA

Габариты и вес в упаковке

Длина коробки
33 см
Ширина коробки
27 см
Высота коробки
5.5 см
Вес с коробкой
1.39 кг

Описание

Материнская плата ASUS PRIME H770-PLUS представлена в форм-факторе Standard-ATX. Она поддерживает процессоры Alder Lake и Raptor Lake от Intel. Для размещения модулей оперативной памяти DDR5 суммарным объемом в пределах 192 ГБ есть 4 слота DIMM. Для дискретной видеокарты и других комплектующих предлагаются 3 слота расширения PCI-E x16 и 2 PCI-E x1. Разъемы M.2 и SATA предусматривают формирование вместительного хранилища из дисков SSD/HDD. Подключение к Интернету выполняется посредством интерфейса LAN со скоростью 2.5 Гбит/с. Охлаждающие радиаторы системы питания, разъема M.2 и чипсета, а также гибридные разъемы для вентиляторов и утилита Fan Xpert 2+ обеспечивают низкую температуру нагрева комплектующих. Индикатор Q-LED Core способен выявлять источник неполадок в процессе загрузки компьютера. Для подключения адресуемой и неадресуемой подсветки в плате ASUS PRIME H770-PLUS предусмотрены отдельные разъемы.
