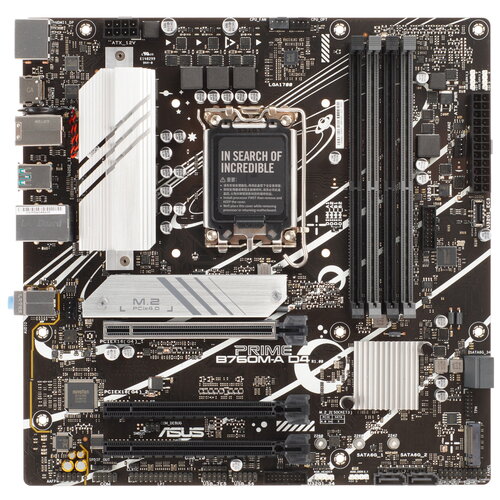

Материнская плата ASUS PRIME B760M-A D4

[LGA 1700, Intel B760, 4xDDR4-3200 МГц, 3xPCI-Ex16, 2xM.2, Micro-ATX] подробнее

14

Нет в продаже

  • Характеристики
  • Отзывы 14
  • Инструкции и файлы

Характеристики Материнская плата ASUS PRIME B760M-A D4

Общие параметры

Тип
материнская плата
Модель
ASUS PRIME B760M-A D4
Серия
ASUS PRIME
Цвет
черный
Год релиза
2023

Форм-фактор и размеры

Форм-фактор
Micro-ATX
Высота
244 мм
Ширина
244 мм

Процессор и чипсет

Сокет
LGA 1700
Чипсет Intel
Intel B760
Совместимые ядра процессоров Intel
Alder Lake, Raptor Lake

Память

Тип поддерживаемой памяти
DDR4
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
128 ГБ
Максимальная частота памяти (JEDEC/без разгона)
3200 МГц
Частота оперативной памяти в разгоне
4400 МГц, 4600 МГц, 4800 МГц, 4266 МГц, 3333 МГц, 3466 МГц, 5000 МГц, 3400 МГц, 4000 МГц, 5066 МГц, 3733 МГц, 5333 МГц, 3600 МГц

Слоты расширения

Версия PCI Express
4.0
Слоты PCIe x16
1 x PCIe 4.0 (в режиме x16), 1 x PCIe 4.0 (в режиме x1), 1 x PCIe 4.0 (в режиме x4)
Поддержка SLI/CrossFire
нет
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
0

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
2
Разъемы M.2 (M), PCIe линии процессора
1 x 2242/2260/2280 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2242/2260/2280 (PCIe 4.0 x4)
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 5, 1
Другие разъемы накопителей
нет

Порты на задней панели

Порты USB Type-A
4 x USB 2.0, 2 x USB 3.2 Gen 2
Порты USB Type-C
нет
Видеовыходы
1 x DisplayPort, 2 x HDMI
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
3
Цифровые аудиопорты (S/PDIF)
нет
Разъемы SMA (для антенны Wi-Fi)
нет
Порты PS/2
комбинированный

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 3.2 Gen 1 (19 pin), 3 x USB 2.0 (9 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 1
Разъемы питания процессорного охлаждения
2 x 4 pin (кулер)
Разъемы для корпусных вентиляторов (4 pin)
2
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
3
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
1
Разъем M.2 (E) для модулей беспроводной связи
нет
Разъем RS-232 (COM)
есть
Интерфейс LPT
есть

Аудио

Звуковая схема
7.1

Сеть

Скорость сетевого адаптера
2.5 Гбит/с
Стандарт Wi-Fi
нет
Версия Bluetooth
нет
Адаптер беспроводной связи
нет

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
1 x 4 pin
Количество фаз питания
8
Пассивное охлаждение
зона VRM, чипсет, 1 x M.2 слот
Активное охлаждение
нет

Дополнительная информация

Кнопки на плате
нет
Подсветка элементов платы
нет
ПО для синхронизации подсветки
ASUS Aura Sync
Количество слоев печатной платы
6
Особенности, дополнительно
поддержка Intel XMP
Комплектация
задняя планка, документация, 2 x кабель SATA

Габариты и вес в упаковке

Длина коробки
27.5 см
Ширина коробки
26.6 см
Высота коробки
5.5 см
Вес с коробкой
1.03 кг

Описание

Материнская плата ASUS PRIME B760M-A D4 предназначена для сборки производительной платформы в офисном и домашнем ПК. Она выполнена в компактном форм-факторе Micro-ATX и подходит для установки в системы с ограниченным пространством. В конфигурацию модели входят 4 слота под установку оперативной памяти DDR4, 3 слота расширения PCI-E x16 для графических карт, 2 разъема M.2 и 4 слота SATA для устройств хранения. Плата оборудована сетевым контроллером LAN 2.5 Гбит/с для стабильного соединения с Интернетом. С помощью проводных интерфейсов на боковой стороне можно организовать подключение различных устройств. Есть порты USB 2.0 и USB 3.2, видеовыходы DisplayPort и HDMI, разъемы аудио. Панели из алюминия серебристого цвета отводят тепло от комплектующих и повышают стабильность ASUS PRIME B760M-A.
