Материнская плата ASRock B760M PG Lightning WiFi

#5462256

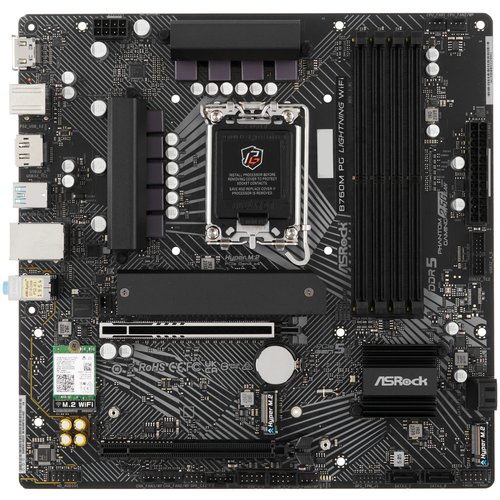

Материнская плата ASRock B760M PG Lightning WiFi

[LGA 1700, Intel B760, 4xDDR5-4800 МГц, 2xPCI-Ex16, 3xM.2, Micro-ATX] көбүрөөк маалымат

5 | 16

Запаста жок

Accessories

  • Мүнөздөмөлөрү
  • Сын-пикирлер 16
  • Инструкциялар жана файлдар

Мүнөздөмөлөрү Материнская плата ASRock B760M PG Lightning WiFi

Общие параметры

Тип
материнская плата
Модель
ASRock B760M PG Lightning WiFi
Серия
ASRock Phantom Gaming
Цвет
черный
Год релиза
2024

Форм-фактор и размеры

Форм-фактор
Micro-ATX
Разъемы на обратной стороне (Back-Connect)
жок
Высота
244 мм
Ширина
244 мм

Процессор и чипсет

Сокет
LGA 1700
Чипсет Intel
Intel B760
Совместимые ядра процессоров Intel
Alder Lake, Raptor Lake

Память

Тип поддерживаемой памяти
DDR5
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
256 ГБ
Максимальная частота памяти (JEDEC/без разгона)
4800 МГц
Частота оперативной памяти в разгоне
6000 МГц, 5200 МГц, 7000 МГц, 6800 МГц, 6200 МГц, 6400 МГц, 5400 МГц, 5000 МГц, 5800 МГц, 5600 МГц, 6600 МГц, 7200 МГц

Слоты расширения

Версия PCI Express
5.0
Слоты PCIe x16
1 x PCIe 3.0 (в режиме x4), 1 x PCIe 5.0 (в режиме x16)
Поддержка SLI/CrossFire
CrossFire X
Количество карт в SLI/Crossfire
2 шт
Количество слотов PCI-E x1
1
Другие слоты расширения
жок

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
3
Разъемы M.2 (M), PCIe линии процессора
1 x 2242/2260/2280 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
2 x 2280 (PCIe 4.0 x4)
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 5, 1
Режим работы NVMe RAID
жок
Другие разъемы накопителей
жок

Порты на задней панели

Порты USB Type-A
2 x USB 2.0, 3 x USB 3.2 Gen 1
Порты USB Type-C
1 x USB 3.2 Gen 1
Видеовыходы
1 x HDMI, 1 x DisplayPort
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
3
Цифровые аудиопорты (S/PDIF)
жок
Разъемы SMA (для антенны Wi-Fi)
есть
Порты PS/2
комбинированный

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 2.0 (9 pin), 1 x USB 3.2 Gen 1 (19 pin)
Внутренние USB Type-C разъемы
жок
Разъемы питания процессорного охлаждения
1 x 4 pin (кулер), 1 x 4 pin (кулер/помпа)
Совмещенные разъемы для вентиляторов и помпы СЖО (4 pin)
4
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
0
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
0
Разъем M.2 (E) для модулей беспроводной связи
есть
Разъем RS-232 (COM)
жок
Интерфейс LPT
жок

Аудио

Звуковая схема
7.1
Чипсет звукового адаптера
Realtek ALC897

Сеть

Скорость сетевого адаптера
2.5 Гбит/с
Сетевой адаптер
Realtek RTL8125BG
Стандарт Wi-Fi
6E (802.11ax)
Версия Bluetooth
5.3

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
1 x 8 pin
Количество фаз питания
7+1+1
Пассивное охлаждение
зона VRM, чипсет, 1 x M.2 слот
Активное охлаждение
жок

Дополнительная информация

Кнопки на плате
жок
Подсветка элементов платы
жок
ПО для синхронизации подсветки
жок
Количество слоев печатной платы
6
Особенности, дополнительно
поддержка Intel XMP, 1 разъем для подключения плат расширения с поддержкой Thunderbolt
Комплектация
задняя планка, антенна Wi-Fi, крепеж для разъема M.2, документация, 2 x кабель SATA

Габариты и вес в упаковке

Длина коробки
26 см
Ширина коробки
28 см
Высота коробки
6 см
Вес с коробкой
1 кг

Description

Материнская плата ASRock B760M PG Lightning WiFi позиционируется как основа для постройки малогабаритного системного блока с высоким игровым потенциалом. Модель с габаритами 244x244 мм поставляется без предустановленного центрального процессора и предполагает монтаже ЦПУ на сокете LGA 1700. Она располагает 4 слотами для подключения планок ОЗУ стандарта DDR5 и позволяет установить в общей сложности до 256 ГБ памяти. Поддерживается память с тактовой частотой от 5000 до 7200 МГц.
Материнская плата для геймерской сборки ASRock B760M PG Lightning WiFi допускает подключение одной платы расширения с поддержкой Thunderbolt. Компонент с поддержкой профилей Intel XMP уже укомплектован звуковым адаптером Realtek ALC897 и сетевой картой с поддержкой скоростей передачи данных до 2.5 ГБит/сек.
