Материнская плата MSI B840M GAMING PLUS WIFI6E

#5635184

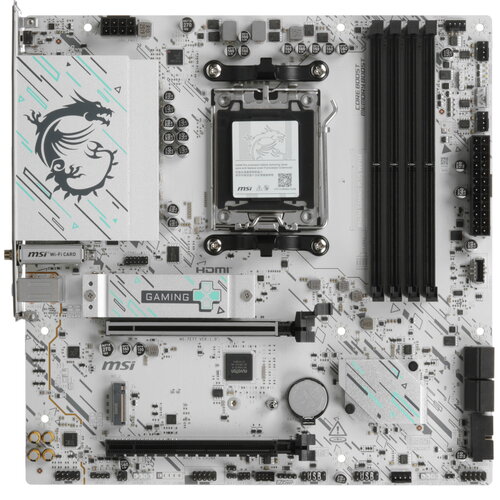

Материнская плата MSI B840M GAMING PLUS WIFI6E

[AM5, AMD B840, 4xDDR5-5600 МГц, 2xPCI-Ex16, 2xM.2, Micro-ATX] көбүрөөк маалымат

4.38 | 13

Запаста жок

Accessories

  • Мүнөздөмөлөрү
  • Сын-пикирлер 13
  • Инструкциялар жана файлдар

Мүнөздөмөлөрү Материнская плата MSI B840M GAMING PLUS WIFI6E

Общие параметры

Тип
материнская плата
Модель
MSI B840M GAMING PLUS WIFI6E
Серия
MSI GAMING
Цвет
белый

Форм-фактор и размеры

Форм-фактор
Micro-ATX
Разъемы на обратной стороне (Back-Connect)
жок
Высота
244 мм
Ширина
244 мм

Процессор и чипсет

Сокет
AM5
Чипсет AMD
AMD B840
Совместимые ядра процессоров AMD
Granite Ridge, Phoenix, Raphael

Память

Тип поддерживаемой памяти
DDR5
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
256 ГБ
Максимальная частота памяти (JEDEC/без разгона)
5600 МГц
Частота оперативной памяти в разгоне
6000 МГц, 7000 МГц, 6800 МГц, 8000 МГц, 7400 МГц, 6666 МГц, 6200 МГц, 6400 МГц, 6133 МГц, 5800 МГц, 7900 МГц, 5600 МГц, 7600 МГц, 7950 МГц, 6600 МГц, 7800 МГц, 7200 МГц

Слоты расширения

Версия PCI Express
4.0
Слоты PCIe x16
1 x PCIe 4.0 (в режиме x16), 1 x PCIe 3.0 (в режиме x4)
Поддержка SLI/CrossFire
жок
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
0
Другие слоты расширения
жок

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
2
Разъемы M.2 (M), PCIe линии процессора
2 x 2260/2280 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
жок
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 1
Режим работы NVMe RAID
жок
Другие разъемы накопителей
жок

Порты на задней панели

Порты USB Type-A
4 x USB 2.0, 2 x USB 3.2 Gen 1, 1 x USB 3.2 Gen 2
Порты USB Type-C
1 x USB 3.2 Gen 2
Видеовыходы
1 x HDMI
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
3
Цифровые аудиопорты (S/PDIF)
жок
Разъемы SMA (для антенны Wi-Fi)
есть
Порты PS/2
жок

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 2.0 (9 pin), 1 x USB 3.2 Gen 1 (19 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 1
Разъемы питания процессорного охлаждения
1 x 4 pin (кулер)
Разъемы для корпусных вентиляторов (4 pin)
3
Совмещенные разъемы для вентиляторов и помпы СЖО (4 pin)
1
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
3
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
1
Разъем M.2 (E) для модулей беспроводной связи
есть
Разъем RS-232 (COM)
есть
Интерфейс LPT
жок

Аудио

Звуковая схема
7.1
Чипсет звукового адаптера
Realtek ALC897

Сеть

Скорость сетевого адаптера
2.5 Гбит/с
Сетевой адаптер
Realtek RTL8125D
Стандарт Wi-Fi
6E (802.11ax)
Версия Bluetooth
5.3

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
1 x 8 pin
Количество фаз питания
7+2+1
Пассивное охлаждение
зона VRM, чипсет, 1 x M.2 слот
Активное охлаждение
жок

Дополнительная информация

Кнопки на плате
кнопка очистки CMOS, кнопка Flash BIOS
Подсветка элементов платы
жок
ПО для синхронизации подсветки
MSI Mystic Light
Количество слоев печатной платы
6
Особенности, дополнительно
индикация MSI EZ Debug LED, поддержка TPM 2.0, поддержка памяти CUDIMM, поддержка AMD EXPO
Комплектация
антенна Wi-Fi, EZ M.2 Clip 2 Remover, крепеж для разъема M.2, документация, кабель SATA

Description

Материнская плата MSI B840M GAMING PLUS WIFI6E. Устройство форм-фактора Micro ATX с размерами 244x244 мм подходит для сборки мощного универсального компьютера для дома или офиса. Плата работает под управлением чипсета AMD B840 и поддерживает процессоры AMD Ryzen 7000, 8000 и 9000. Схема питания 7+2+1 гарантирует реализацию потенциала мощных игровых CPU, а подсистема памяти с поддержкой технологий разгона AMD EXPO обеспечивает стабильность работы производительных модулей DDR5. Максимальный объем ОЗУ равен 256 ГБ.
