Материнская плата GIGABYTE Z790M AORUS ELITE AX

#5455034

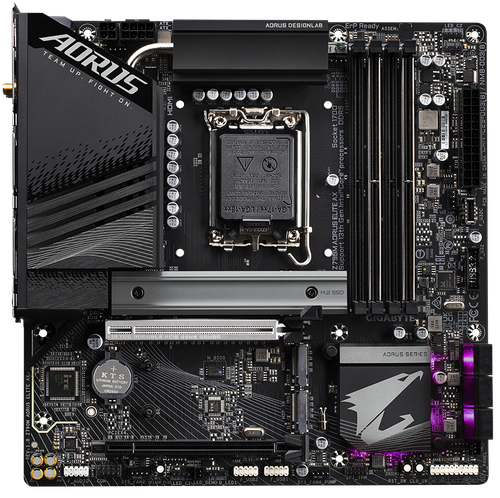

Материнская плата GIGABYTE Z790M AORUS ELITE AX

[LGA 1700, Intel Z790, 4xDDR5-4800 МГц, 2xPCI-Ex16, 4xM.2, Micro-ATX] көбүрөөк маалымат

4.81 | 21

Запаста жок

Accessories

  • Мүнөздөмөлөрү
  • Сын-пикирлер 21
  • Инструкциялар жана файлдар

Мүнөздөмөлөрү Материнская плата GIGABYTE Z790M AORUS ELITE AX

Общие параметры

Тип
материнская плата
Модель
GIGABYTE Z790M AORUS ELITE AX
Серия
GIGABYTE AORUS
Цвет
черный
Год релиза
2024

Форм-фактор и размеры

Форм-фактор
Micro-ATX
Разъемы на обратной стороне (Back-Connect)
жок
Высота
244 мм
Ширина
244 мм

Процессор и чипсет

Сокет
LGA 1700
Чипсет Intel
Intel Z790
Совместимые ядра процессоров Intel
Alder Lake, Raptor Lake

Память

Тип поддерживаемой памяти
DDR5
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
256 ГБ
Максимальная частота памяти (JEDEC/без разгона)
4800 МГц
Частота оперативной памяти в разгоне
6000 МГц, 5200 МГц, 7000 МГц, 6800 МГц, 7400 МГц, 6200 МГц, 6400 МГц, 5400 МГц, 5800 МГц, 5600 МГц, 7600 МГц, 6600 МГц, 7200 МГц

Слоты расширения

Версия PCI Express
5.0
Слоты PCIe x16
1 x PCIe 4.0 (в режиме x4), 1 x PCIe 5.0 (в режиме x16)
Поддержка SLI/CrossFire
CrossFire X
Количество карт в SLI/Crossfire
2 шт
Количество слотов PCI-E x1
0
Другие слоты расширения
жок

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
4
Разъемы M.2 (M), PCIe линии процессора
1 x 2280 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2280/22110 (PCIe 4.0 x4), 1 x 2280 (PCIe 4.0 x4)
Количество портов SATA
6
Режим работы SATA RAID
0, 10, 5, 1
Режим работы NVMe RAID
0, 10, 5, 1
Другие разъемы накопителей
жок

Порты на задней панели

Порты USB Type-A
4 x USB 2.0, 4 x USB 3.2 Gen 1, 1 x USB 3.2 Gen 2
Порты USB Type-C
1 x USB 3.2 Gen 2x2
Видеовыходы
1 x HDMI, 1 x DisplayPort
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
2
Цифровые аудиопорты (S/PDIF)
TOSLINK (S/PDIF оптический)
Разъемы SMA (для антенны Wi-Fi)
есть
Порты PS/2
жок

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 2.0 (9 pin), 1 x USB 3.2 Gen 1 (19 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 2
Разъемы питания процессорного охлаждения
1 x 4 pin (кулер), 1 x 4 pin (помпа)
Разъемы для корпусных вентиляторов (4 pin)
3
Совмещенные разъемы для вентиляторов и помпы СЖО (4 pin)
1
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
2
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
2
Разъем M.2 (E) для модулей беспроводной связи
есть
Разъем RS-232 (COM)
есть
Интерфейс LPT
жок

Аудио

Звуковая схема
7.1
Чипсет звукового адаптера
Realtek ALC1200

Сеть

Скорость сетевого адаптера
2.5 Гбит/с
Стандарт Wi-Fi
6E (802.11ax)
Версия Bluetooth
5.3
Адаптер беспроводной связи
Intel Wi-Fi 6E AX211

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
8 pin + 4 pin
Количество фаз питания
12+1+1
Пассивное охлаждение
зона VRM, чипсет, 1 x M.2 слот
Активное охлаждение
жок

Дополнительная информация

Кнопки на плате
кнопка очистки CMOS, кнопка Q-Flash Plus, кнопка перезагрузки
Подсветка элементов платы
есть
ПО для синхронизации подсветки
GIGABYTE RGB Fusion
Количество слоев печатной платы
6
Особенности, дополнительно
поддержка Intel XMP, 2 разъема для подключения плат расширения с поддержкой Thunderbolt
Комплектация
антенна Wi-Fi, документация

Габариты и вес в упаковке

Длина коробки
27 см
Ширина коробки
27 см
Высота коробки
7 см
Вес с коробкой
1.55 кг

Description

Материнская плата GIGABYTE Z790M AORUS ELITE AX оснащена чипсетом Intel Z790 и рассчитана на процессоры Intel с сокетом LGA1700. Модель поддерживает работу с линейками процессоров Intel Core 12, 13 и 14 поколений, Celeron и Pentium. Для накопителей доступны 4 разъема M.2 с поддержкой протокола NVMe, который обеспечивает более высокую скорость работы по сравнению с SATA-накопителями. Для подключения твердотельных накопителей и жестких дисков имеются 6 портов SATA. Встроенный модуль беспроводной связи поддерживает стандарт Wi-Fi 6E для стабильного подключения к сети.
Материнская плата GIGABYTE Z790M AORUS ELITE AX поддерживает работу оперативной памяти DDR5 в 4 слотах в двухканальном режиме. Максимальный объем памяти равен 256 ГБ, а ее частота в режиме разгона может достигать 7600 МГц. За счет этого ускоряется обмен информацией между процессором и памятью при высоких нагрузках. Для установки видеокарты предусмотрен слот PCI Express 5.0.
