Материнская плата ASUS PRIME B760M-R D4

#5453701

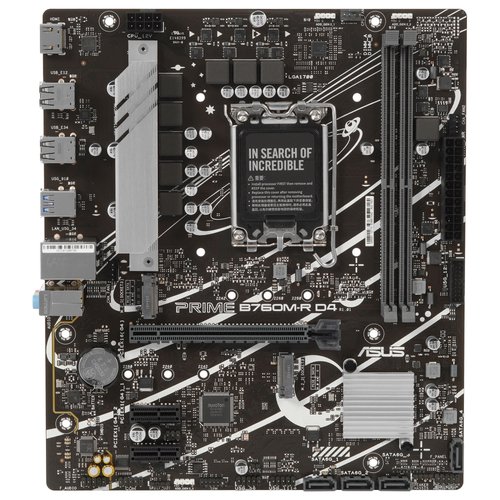

Материнская плата ASUS PRIME B760M-R D4

[LGA 1700, Intel B760, 2xDDR4-3200 МГц, 1xPCI-Ex16, 2xM.2, Micro-ATX] көбүрөөк маалымат

4.79 | 89
Excellent reliability

Запаста жок

Accessories

  • Мүнөздөмөлөрү
  • Сын-пикирлер 89
  • Service rating (Reliability assessment)
  • Инструкциялар жана файлдар

Мүнөздөмөлөрү Материнская плата ASUS PRIME B760M-R D4

Общие параметры

Тип
материнская плата
Модель
ASUS PRIME B760M-R D4
Серия
ASUS PRIME
Цвет
черный
Год релиза
2023

Форм-фактор и размеры

Форм-фактор
Micro-ATX
Разъемы на обратной стороне (Back-Connect)
жок
Высота
244 мм
Ширина
211 мм

Процессор и чипсет

Сокет
LGA 1700
Чипсет Intel
Intel B760
Совместимые ядра процессоров Intel
Alder Lake, Raptor Lake Refresh, Raptor Lake

Память

Тип поддерживаемой памяти
DDR4
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
2
Количество каналов памяти
2
Максимальный объем памяти
64 ГБ
Максимальная частота памяти (JEDEC/без разгона)
3200 МГц
Частота оперативной памяти в разгоне
4400 МГц, 4600 МГц, 4800 МГц, 4266 МГц, 3333 МГц, 3466 МГц, 5000 МГц, 3400 МГц, 4000 МГц, 5066 МГц, 3733 МГц, 5333 МГц, 3600 МГц

Слоты расширения

Версия PCI Express
4.0
Слоты PCIe x16
1 x PCIe 4.0 (в режиме x16)
Поддержка SLI/CrossFire
жок
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
2
Другие слоты расширения
жок

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
2
Разъемы M.2 (M), PCIe линии процессора
1 x 2242/2260/2280 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2242/2260/2280 (PCIe 4.0 x4)
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 5, 1
Режим работы NVMe RAID
жок
Другие разъемы накопителей
жок

Порты на задней панели

Порты USB Type-A
4 x USB 2.0, 4 x USB 3.2 Gen 1
Порты USB Type-C
жок
Видеовыходы
1 x HDMI
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
3
Цифровые аудиопорты (S/PDIF)
жок
Разъемы SMA (для антенны Wi-Fi)
жок
Порты PS/2
жок

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 2.0 (9 pin), 1 x USB 3.2 Gen 1 (19 pin)
Внутренние USB Type-C разъемы
жок
Разъемы питания процессорного охлаждения
1 x 4 pin (кулер)
Разъемы для корпусных вентиляторов (4 pin)
2
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
3
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
0
Разъем M.2 (E) для модулей беспроводной связи
жок
Разъем RS-232 (COM)
есть
Интерфейс LPT
жок

Аудио

Звуковая схема
7.1

Сеть

Скорость сетевого адаптера
2.5 Гбит/с
Стандарт Wi-Fi
жок
Версия Bluetooth
жок
Адаптер беспроводной связи
жок

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
1 x 8 pin
Пассивное охлаждение
зона VRM, чипсет
Активное охлаждение
жок

Дополнительная информация

Кнопки на плате
жок
Подсветка элементов платы
жок
ПО для синхронизации подсветки
ASUS Aura Sync
Количество слоев печатной платы
6
Особенности, дополнительно
поддержка Intel XMP
Комплектация
задняя планка, крепеж для разъема M.2, документация, 2 x кабель SATA

Description

Материнская плата ASUS PRIME B760M-R D4 – основа для создания универсального офисного или домашнего системного блока в компактном корпусе. Модель форм-фактора Micro-ATX обладает размерами 244x211 мм. Плата совместима с процессорами Intel с ядрами Alder Lake, Raptor Lake и Raptor Lake Refresh. Процессор устанавливается в сокет LGA 1700. Для размещения памяти используются 2 слота DDR4. Максимальный объем ОЗУ 64 ГБ достаточен для работы с типовым программным обеспечением. Для изменения параметров системы используется технология интеллектуального управления ASUS Intelligent Control. В модели реализованы автоматические настройки энергосбережения.
Плата ASUS PRIME B760M-R D4 оснащена 3 слотами расширения – PCI-E x16 и 2 PCI-E x1. Оба разъема M.2 совместимы со скоростными SSD NVMe. Преимуществом платы является поддержка проводного сетевого подключения на скорости до 2.5 Гбит/с. Пользователям процессоров со встроенным графическим адаптером пригодится выход HDMI. Аудиоадаптер устройства поддерживает объемный звук 7.1. Плата защищена от перегрева пассивным охлаждением чипсета и зоны VRM.
