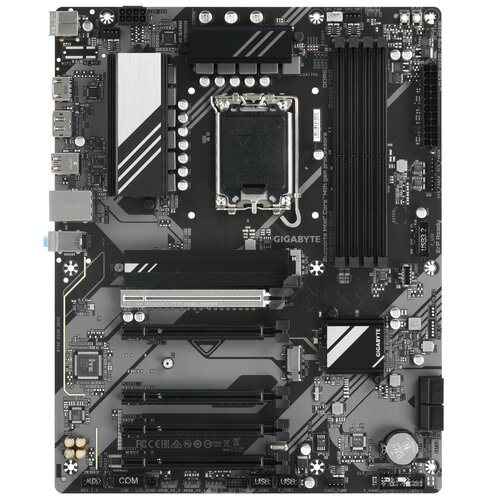

Материнская плата GIGABYTE B760 DS3H GEN5

[LGA 1700, Intel B760, 4xDDR5-5600 МГц, 5xPCI-Ex16, 2xM.2, Standard-ATX] подробнее

5 | 1

Нет в продаже

Аксессуары

  • Характеристики
  • Отзывы 1
  • Инструкции и файлы

Характеристики Материнская плата GIGABYTE B760 DS3H GEN5

Общие параметры

Тип
материнская плата
Модель
GIGABYTE B760 DS3H GEN5
Серия
GIGABYTE Ultra Durable
Цвет
черный
Год релиза
2025

Форм-фактор и размеры

Форм-фактор
Standard-ATX
Разъемы на обратной стороне (Back-Connect)
нет
Высота
305 мм
Ширина
244 мм

Процессор и чипсет

Сокет
LGA 1700
Чипсет Intel
Intel B760
Совместимые ядра процессоров Intel
Alder Lake, Raptor Lake Refresh, Raptor Lake

Память

Тип поддерживаемой памяти
DDR5
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
256 ГБ
Максимальная частота памяти (JEDEC/без разгона)
5600 МГц
Частота оперативной памяти в разгоне
6000 МГц, 7000 МГц, 6800 МГц, 7400 МГц, 6200 МГц, 6400 МГц, 5800 МГц, 7600 МГц, 6600 МГц, 7200 МГц

Слоты расширения

Версия PCI Express
5.0
Слоты PCIe x16
1 x PCIe 5.0 (в режиме x16), 4 x PCIe 3.0 (в режиме x1)
Поддержка SLI/CrossFire
нет
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
0
Другие слоты расширения
нет

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
2
Разъемы M.2 (M), PCIe линии процессора
1 x 2280/22110 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2280 (PCIe 4.0 x4)
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 5, 1
Режим работы NVMe RAID
нет
Другие разъемы накопителей
нет

Порты на задней панели

Порты USB Type-A
4 x USB 2.0, 1 x USB 3.2 Gen 2
Порты USB Type-C
1 x USB 3.2 Gen 2x2
Видеовыходы
1 x HDMI, 1 x DisplayPort
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
3
Цифровые аудиопорты (S/PDIF)
нет
Разъемы SMA (для антенны Wi-Fi)
нет
Порты PS/2
комбинированный

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 2.0 (9 pin), 1 x USB 3.2 Gen 1 (19 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 1
Разъемы питания процессорного охлаждения
1 x 4 pin (кулер), 1 x 4 pin (кулер/помпа)
Разъемы для корпусных вентиляторов (4 pin)
3
Совмещенные разъемы для вентиляторов и помпы СЖО (4 pin)
1
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
3
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
1
Разъем M.2 (E) для модулей беспроводной связи
нет
Разъем RS-232 (COM)
есть
Интерфейс LPT
нет

Аудио

Звуковая схема
7.1

Сеть

Скорость сетевого адаптера
1 Гбит/с
Стандарт Wi-Fi
нет
Версия Bluetooth
нет
Адаптер беспроводной связи
нет

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
1 x 8 pin
Количество фаз питания
8+2+1
Пассивное охлаждение
зона VRM, чипсет, 1 x M.2 слот
Активное охлаждение
нет

Дополнительная информация

Кнопки на плате
кнопка Q-Flash Plus, кнопка перезагрузки
Подсветка элементов платы
нет
ПО для синхронизации подсветки
GIGABYTE Control Center
Количество слоев печатной платы
6
Особенности, дополнительно
поддержка Intel XMP, поддержка TPM 2.0
Комплектация
задняя планка, документация

Описание

Материнская плата GIGABYTE B760 DS3H GEN5 обладает свойствами производительной и надежной основы для универсального системного блока. Она выполнена в форм-факторе Standard-ATX и поддерживает работу с процессором Intel 12/13/14-го поколения. Для подключения графических адаптеров есть 5 слотов PCI-E x16. Комплектующая позволяет задействовать максимум 256 ГБ оперативной памяти с помощью 4 слотов DIMM DDR5. Под установку устройств хранения предусмотрены 2 разъема M.2 и 4 слота SATA.
