[AM5, AMD X870E, 4xDDR5-5600 МГц, 2xPCI-Ex16, 3xM.2, Standard-ATX] көбүрөөк маалымат

4.75 | 4

Запаста жок

Accessories

  • Мүнөздөмөлөрү
  • Сын-пикирлер 4
  • Инструкциялар жана файлдар

Мүнөздөмөлөрү [[no_translation]]

Общие параметры

Тип
материнская плата
Модель

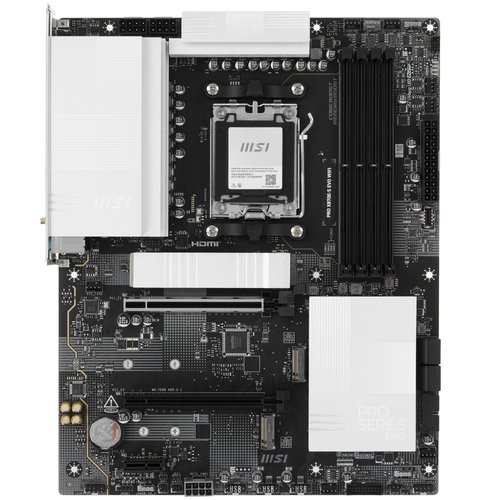

MSI PRO X870E-S EVO WIFI
Серия
MSI PRO
Цвет
черный
Год релиза
2024

Форм-фактор и размеры

Форм-фактор
Standard-ATX
Разъемы на обратной стороне (Back-Connect)
жок
Высота
305 мм
Ширина
244 мм

Процессор и чипсет

Сокет
AM5
Чипсет AMD
AMD X870E
Совместимые ядра процессоров AMD
Granite Ridge, Phoenix, Raphael

Память

Тип поддерживаемой памяти
DDR5
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
256 ГБ
Максимальная частота памяти (JEDEC/без разгона)
5600 МГц
Частота оперативной памяти в разгоне
6000 МГц, 8200 МГц, 7000 МГц, 6800 МГц, 8000 МГц, 7400 МГц, 6200 МГц, 6400 МГц, 5800 МГц, 5600 МГц, 7600 МГц, 6600 МГц, 7800 МГц, 7200 МГц

Слоты расширения

Версия PCI Express
5.0
Слоты PCIe x16
1 x PCIe 4.0 (в режиме x4), 1 x PCIe 5.0 (в режиме x16)
Поддержка SLI/CrossFire
жок
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
1
Другие слоты расширения
жок

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
5.0
Количество разъемов M.2
3
Разъемы M.2 (M), PCIe линии процессора
1 x 2260/2280 (PCIe 5.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2260/2280 (PCIe 4.0 x4), 1 x 2280/22110 (PCIe 4.0 x4)
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 5, 1
Режим работы NVMe RAID
0, 5, 1
Другие разъемы накопителей
жок

Порты на задней панели

Порты USB Type-A
4 x USB 2.0, 2 x USB 3.2 Gen 2, 2 x USB 3.2 Gen 1
Порты USB Type-C
1 x USB 3.2 Gen 2x2, 1 x USB4
Видеовыходы
1 x HDMI, 1 x USB Type-C
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
3
Цифровые аудиопорты (S/PDIF)
жок
Разъемы SMA (для антенны Wi-Fi)
есть
Порты PS/2
жок

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 3.2 Gen 1 (19 pin), 3 x USB 2.0 (9 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 2
Разъемы питания процессорного охлаждения
1 x 4 pin (кулер)
Разъемы для корпусных вентиляторов (4 pin)
6
Совмещенные разъемы для вентиляторов и помпы СЖО (4 pin)
1
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
3
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
1
Разъем M.2 (E) для модулей беспроводной связи
есть
Разъем RS-232 (COM)
жок
Интерфейс LPT
жок

Аудио

Звуковая схема
7.1
Чипсет звукового адаптера
Realtek ALC897

Сеть

Скорость сетевого адаптера
5 Гбит/с
Сетевой адаптер
Realtek 8126VB
Стандарт Wi-Fi
7 (802.11be)
Версия Bluetooth
5.4

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
2 x 8 pin
Количество фаз питания
12+2+1
Пассивное охлаждение
зона VRM, чипсет, 1 x M.2 слот
Активное охлаждение
жок

Дополнительная информация

Кнопки на плате
кнопка очистки CMOS, кнопка Flash BIOS
Подсветка элементов платы
жок
ПО для синхронизации подсветки
MSI Mystic Light
Количество слоев печатной платы
6
Особенности, дополнительно
поддержка памяти CUDIMM, поддержка AMD EXPO
Комплектация
антенна Wi-Fi, EZ M.2 Clip 2 Remover, крепеж для разъема M.2, документация, 2 x кабель SATA

Description

Материнская плата MSI PRO X870E-S EVO WIFI с форм-фактором Standard-ATX может использоваться с процессорами AMD, чья конфигурация предусматривает ядра Granite Ridge, Phoenix и Raphael. В конструкции модели предусмотрено 4 слота для установки плашек оперативной памяти DDR5. Поддерживается частота ОЗУ до 5600 МГц и объем до 256 ГБ, благодаря чему компьютерная система будет функционировать без задержек в режиме многозадачности. Устройство также поддерживает работу с оперативной памятью CUDIMM, в чьей конструкции есть встроенный тактовый драйвер для стабильности функционирования на сверхвысоких частотах.
Материнская плата MSI PRO X870E-S EVO WIFI предусматривает сетевой адаптер Realtek 8126VB со скоростью обмена данными до 5 Гбит/с и модуль беспроводной связи Wi-Fi 7 (802.11be) для подключения к интернету. При использовании модели в компьютерной сборке к ней можно подключить 2 монитора одновременно благодаря видеовыходам HDMI и USB Type-C. Для периферийных устройств имеются порты USB Type-A и USB Type-C на задней панели.
