Материнская плата MSI PRO B760M-A WIFI

#5099576

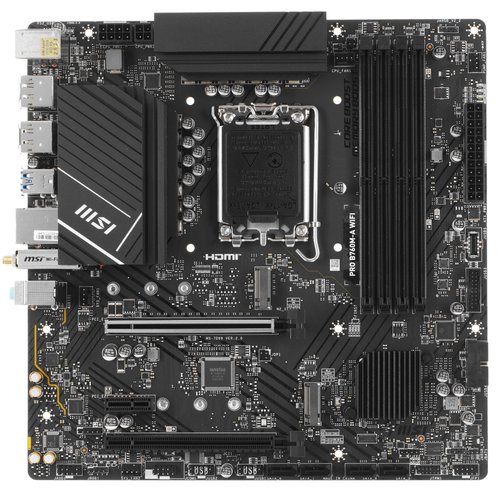

Материнская плата MSI PRO B760M-A WIFI

[LGA 1700, Intel B760, 4xDDR5-5600 МГц, 2xPCI-Ex16, 2xM.2, Micro-ATX] көбүрөөк маалымат

4.7 | 112
Excellent reliability

Запаста жок

Accessories

  • Мүнөздөмөлөрү
  • Сын-пикирлер 112
  • Service rating (Reliability assessment)
  • Инструкциялар жана файлдар

Мүнөздөмөлөрү Материнская плата MSI PRO B760M-A WIFI

Общие параметры

Тип
материнская плата
Модель
MSI PRO B760M-A WIFI
Серия
MSI PRO
Цвет
черный
Год релиза
2023

Форм-фактор и размеры

Форм-фактор
Micro-ATX
Разъемы на обратной стороне (Back-Connect)
жок
Высота
244 мм
Ширина
244 мм

Процессор и чипсет

Сокет
LGA 1700
Чипсет Intel
Intel B760
Совместимые ядра процессоров Intel
Alder Lake, Raptor Lake

Память

Тип поддерживаемой памяти
DDR5
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
256 ГБ
Максимальная частота памяти (JEDEC/без разгона)
5600 МГц
Частота оперативной памяти в разгоне
6000 МГц, 6800 МГц, 6200 МГц, 6400 МГц, 5800 МГц, 6600 МГц

Слоты расширения

Версия PCI Express
4.0
Слоты PCIe x16
1 x PCIe 4.0 (в режиме x16), 1 x PCIe 4.0 (в режиме x4)
Поддержка SLI/CrossFire
жок
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
1
Другие слоты расширения
жок

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
2
Разъемы M.2 (M), PCIe линии процессора
1 x 2242/2260/2280 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2242/2260/2280 (SATA/PCIe 4.0 x4)
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 5, 1
Режим работы NVMe RAID
жок
Другие разъемы накопителей
жок

Порты на задней панели

Порты USB Type-A
2 x USB 2.0, 2 x USB 3.2 Gen 2, 2 x USB 3.2 Gen 1
Порты USB Type-C
жок
Видеовыходы
2 x DisplayPort, 2 x HDMI
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
3
Цифровые аудиопорты (S/PDIF)
жок
Разъемы SMA (для антенны Wi-Fi)
есть
Порты PS/2
комбинированный

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 3.2 Gen 1 (19 pin), 2 x USB 2.0 (9 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 1
Разъемы питания процессорного охлаждения
1 x 4 pin (кулер)
Разъемы для корпусных вентиляторов (4 pin)
2
Совмещенные разъемы для вентиляторов и помпы СЖО (4 pin)
1
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
2
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
1
Разъем M.2 (E) для модулей беспроводной связи
есть
Разъем RS-232 (COM)
есть
Интерфейс LPT
жок

Аудио

Звуковая схема
7.1
Чипсет звукового адаптера
Realtek ALC897

Сеть

Скорость сетевого адаптера
2.5 Гбит/с
Сетевой адаптер
Realtek RTL8125BG
Стандарт Wi-Fi
6E (802.11ax)
Версия Bluetooth
5.3

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
8 pin + 4 pin
Количество фаз питания
12+1+1
Пассивное охлаждение
зона VRM, чипсет
Активное охлаждение
жок

Дополнительная информация

Кнопки на плате
жок
Подсветка элементов платы
жок
ПО для синхронизации подсветки
MSI Mystic Light
Количество слоев печатной платы
6
Особенности, дополнительно
поддержка Intel XMP
Комплектация
задняя планка, антенна Wi-Fi, крепеж для разъема M.2, документация, кабель SATA

Габариты и вес в упаковке

Длина коробки
34.7 см
Ширина коробки
27.2 см
Высота коробки
6.7 см
Вес с коробкой
1.5 кг

Description

Материнская плата MSI PRO B760M-A WIFI разработана с использованием надежных компонентов для обеспечения стабильности в составе рабочей станции. Она поддерживает процессоры Intel 12/13/14-го поколения с разъемом LGA 1700 и предусматривает совместную работу с максимум четырьмя модулями ОЗУ стандарта DDR5. Для подключения комплектующих предлагаются слоты расширения PCI-E x16 и PCI-E x1, 2 разъема M.2 и 4 слота SATA для накопителей.
MSI PRO B760M-A WIFI выполнена в компактном форм-факторе и оборудована эффективным охлаждением с крупными радиаторами. В материнской плате реализованы коннектор проводного подключения LAN 2.5 Гбит/с и модуль беспроводной синхронизации с поддержкой Wi-Fi/Bluetooth. Надежная элементная база гарантирует стабильность в процессе эксплуатации.
