Внутренний адаптер для накопителя ORIENT C303E2

Expand

Pros

RiserCard PCIe x8 -> 2x M.2 до 22110 (110м), классное решение, когда нужно просто и дешево получить высокую производительность для дисковой подсистемы. Сама идея отличная, но для конкретной этой поделки с ее реализацией плюсов нету.

Cons

Крайне дешёвое, подвальное реализация за овер прайс.

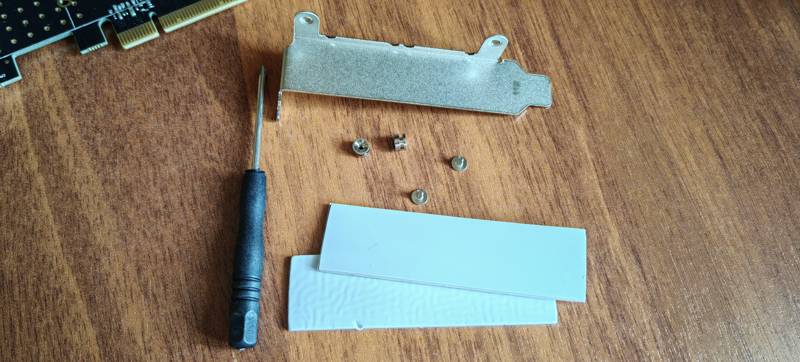

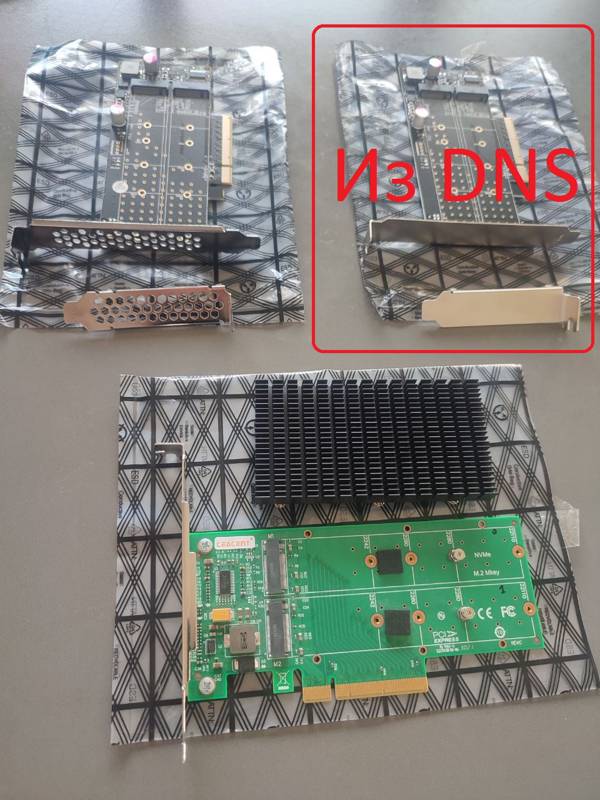

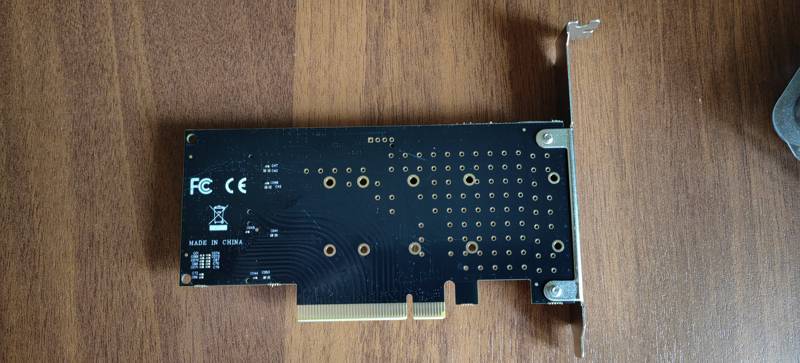

Вариант продающийся в DNS-е, стойки крепления глухие, нету перфорация для сквозного прохода воздуха; в райзер можно установить карты до 110мм, а термо прокладки почему-то только под 80мм; способ фиксации карт из двух элементов и не один из них сам не фиксируется на плате; расположение элементной базы может мешать установке двух "толстых" дисков, с радиаторами, там не только конденсатор мешает, но и сами разъёмы m.2 очень близко находятся; да и выбор установки таких элементов, конденсаторов, напрашивается появление быстрой ситуации, когда их случайно снесут, в сегменте, на какое направлено это устройство, а это для серверов, такие вещи не приемлемы.

Comment

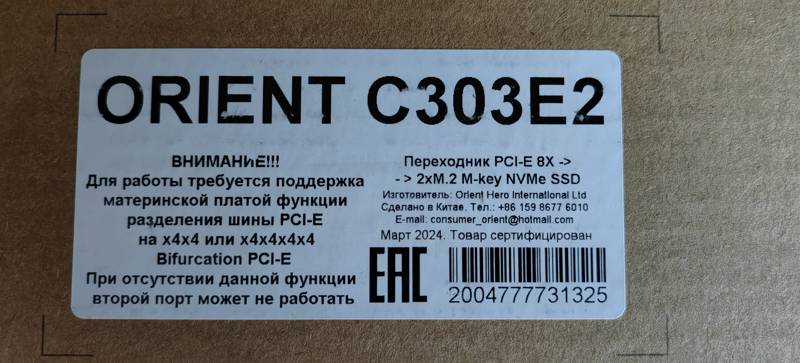

Само по себе устройство "тупое", на плате которого просто разводятся PCIe линии и для нормальной и полноценного взаимодействие с системой, нужно что бы материнская плата умела взаимодействовать с PCIe Riser Card, то есть была доступна бифуркация PCI-E (PCIe Bifurcation) и можно было в ручную выставить режиме 4x4 или 4x4x4x4.

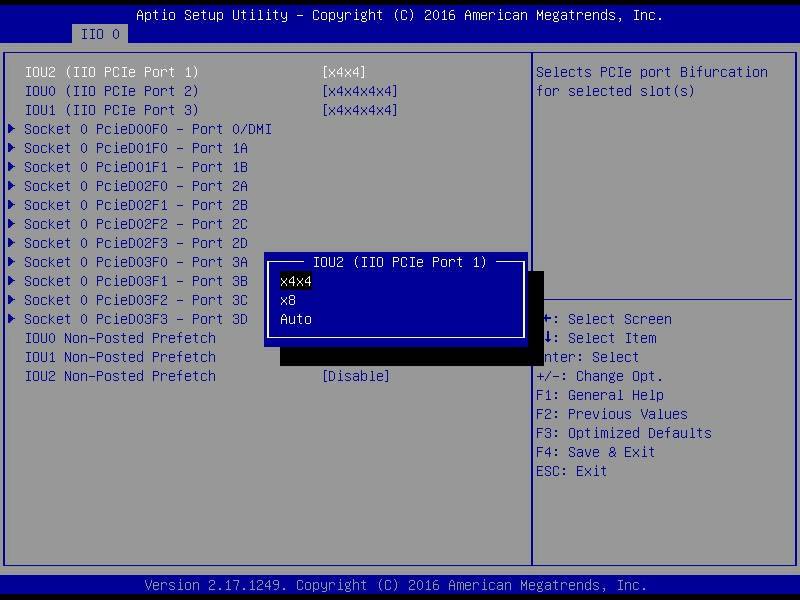

С серверными материнскими платами, как правило особых проблем нету в этом, хотя для некоторых экземпляров нужно принудительно включать нужный режим для конкретного слота PCIе, даже что бы в системе увиделся хотя бы один из двух дисков. Как правило это делается в Advanced - North Bridge - IIO Configuration или что-то в подобном, в общем нужно смотреть раздел North Bridge. В крайние случаи, если материнская плата совсем старая, то можно через редактирование bios активировать эти скрытые меню.

Для плат пользовательского сегмента, как правило такой опции как поддержки Riser Card нет. Bios материнской платы, по заложенной в нее логике разработчиком платы, без участия пользователя сама распределяет, на какие слоты PCIe и сколько линий выделить, исходя из подключенного оборудования в эти PCIe слоты, это связано с ограничением количеством PCIe линий.

Если разработчик предоставил возможность както управлять режимами на PCIе слотах, нужно смотреть, а возможно выставить режим именно 4x4 или 4x4x4x4 для конкретного PCIе слота, иначе будет видятся только одно устройство, подключенное в верхний слот в этом райзере, при условии конечно, что в системе есть свободные линий PCIe для этого.

Справка: PCIe Bifurcation (бифуркация PCI-E) — технология, которая позволяет разделять доступные линии PCI Express на несколько меньших каналов для подключения нескольких устройств в один слот PCI.

Expand

Pros

При неиспользуемых PCI-e слотах - хорошее решение для подключения двух высокоскоростных NVMe дисков. Есть низкопрофильная планка.

Cons

Для переходной платы очень дорого!!! Проблемы при установки радиатора в верхний разъем из-за большого конденсатора - решаемо, но...

Comment

См. выше.

Expand

Pros

Работает

Cons

Скорость

Comment

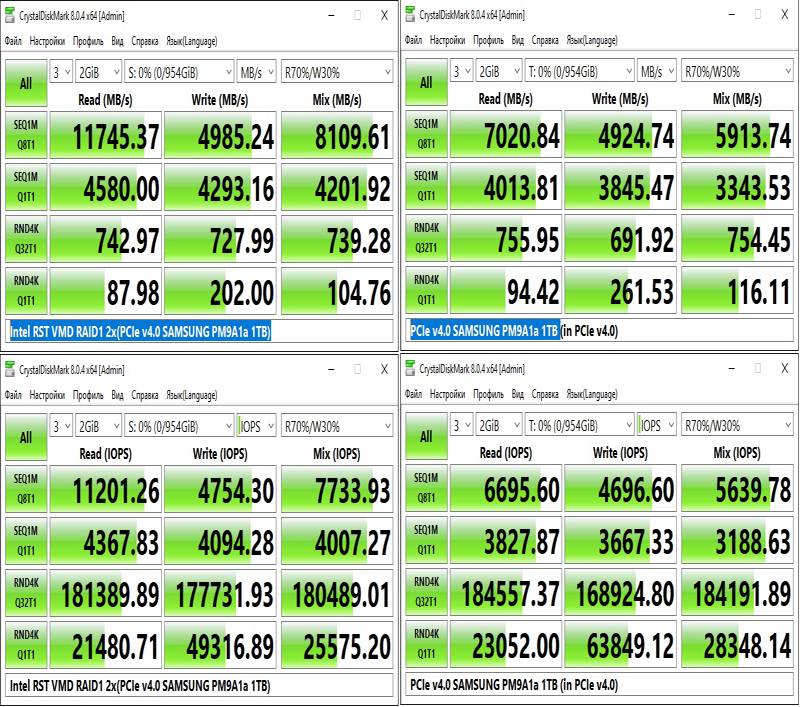

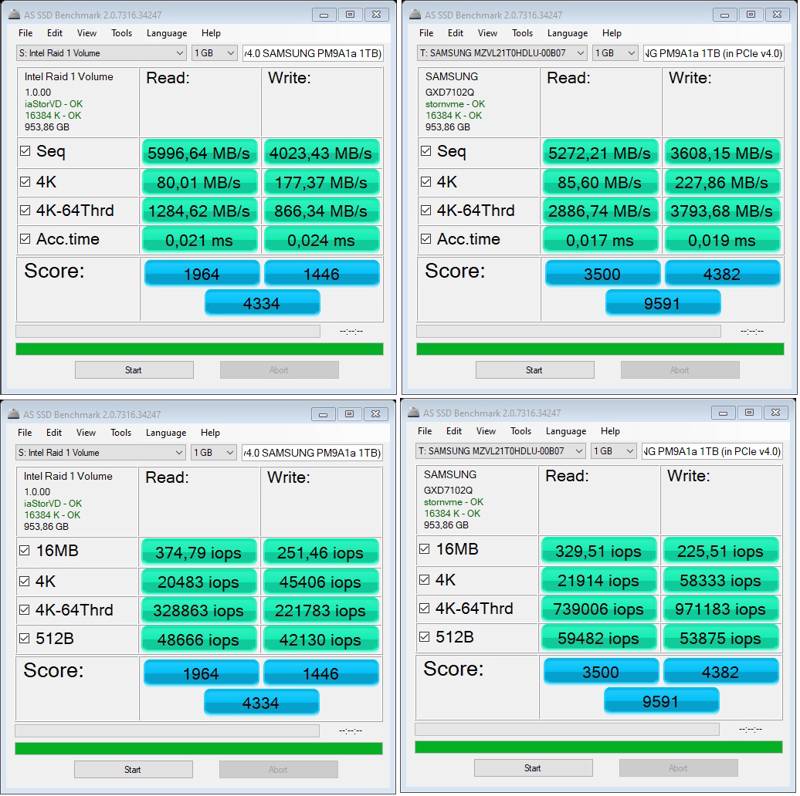

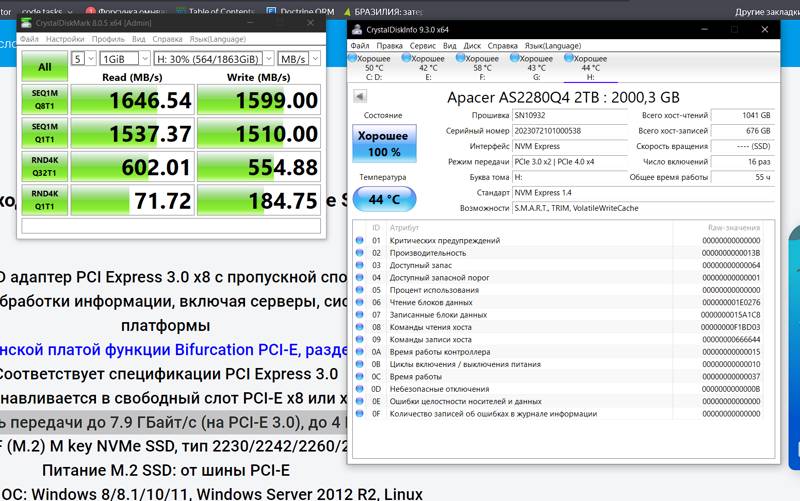

проверял через Кристалл диск инфо - у меня на трёх м2 не было выше 1650 мб/c хотя теже ssd выдавали при подключении что в pci 3.0 (слот м2 на мамке)- 3600-3800 мб/c/ А при подключении pci-e 4.0 (слот м2 на мамке) 7200..
Я проверял скорость устанавливая один диск в контроллер.

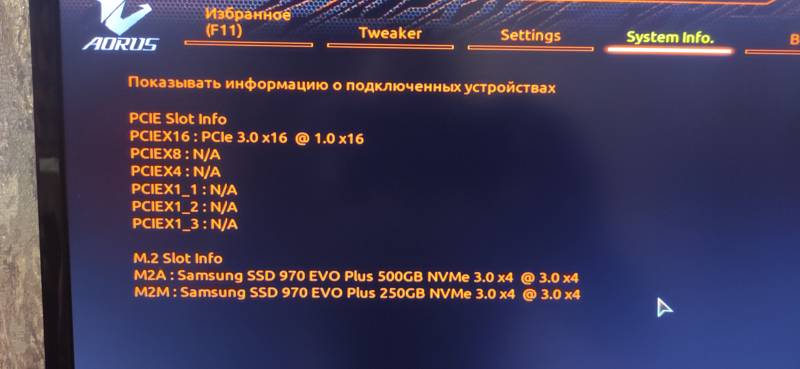

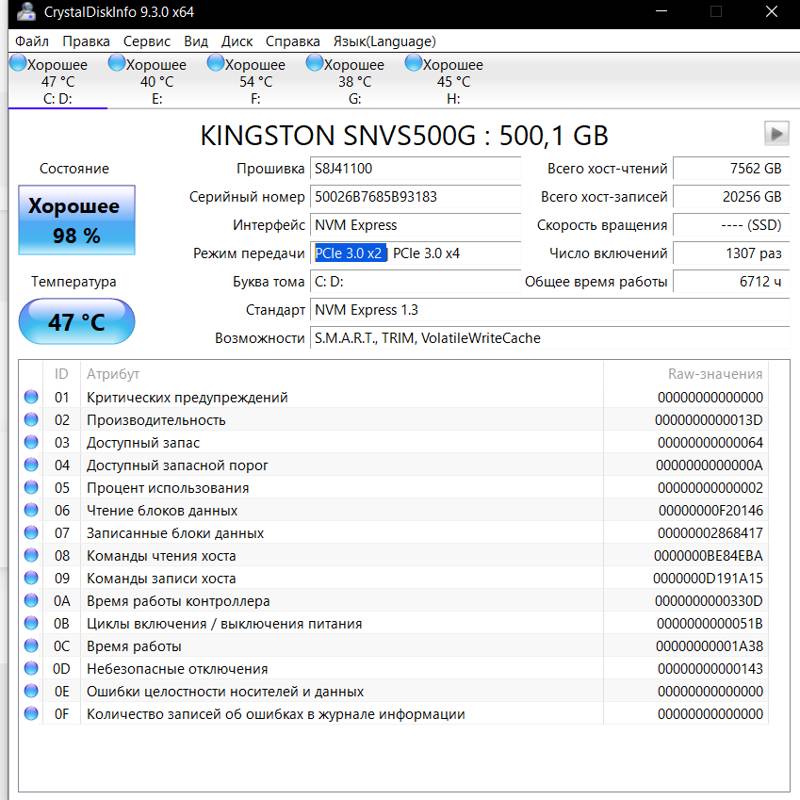

При этом почему то в Кристалл инфо показывал режим передачи PCIe 3.0 x2 Мамка b550 elite pro - Bifurcation стоит на авто менял на x8 x4 x4 или x4 x4 x4 x4 - ничего не меняется

Expand

Pros

Работает

Cons

Танцы с бубном, чтобы заработало

Comment

Потанцевал с бубном с настройкой бифуркации, но завёл оба диска в этом переходнике. Успех получился, когда отключил в биос CSM.

Expand

Comment

Брак. Ни в слоте писиай х4, ни в слоте писиай х8 с nvme новым накопителем adata xpg gamminx x11 pro не заработало. Мать на чипсете z390 не видит карту расширения с ssd.

Comment

Не завелось

Pros

Не нашёл

Cons

Не поддерживается некоторыми материнскими платами, в частности - supermicro

Pros

Товар ожидает меня у доверенного лица для личной передачи мне, собственнику. При личном получении комментарий будет изменён.

Cons

Товар ожидает меня у доверенного лица для личной передачи мне, собственнику. При личном получении комментарий будет изменён.

Comment

Пока что товар лично не получил, однако товар отдали в доставку за пол часа до окончания назначенного срока доставки из-за чего не предусмотрели вариант внештатной ситуации во время доставки. По итогу курьер прибыл и доставил посылку на 35 минут позже промежутка доставки от 10 до 12 часов дня.

Pros

Все работает на чипсетах B450, накопители доступны как загрузочные

Cons

Пришлось ооочень долго крутить настройки BIOS, прям до посинения, чтобы разобраться, как заставить систему видеть оба накопителя

Comment

На платах ASROCK, похоже, что на всех, чтобы заработали сразу два накопителя, необходимо в advanced - amd pbs сначала включить для NVME режим RAID, затем выбрать в PCIEx16 режим x4x4x4x4, затем отключить csm
Если все ок, то в bios в easy raid installer увидим оба диска, ну и при загрузке тоже

Pros

В целом, всё работает, если инструкцию читать глазами.

Cons

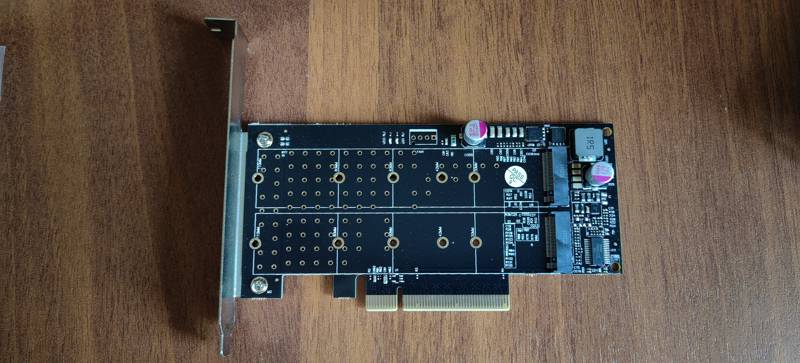

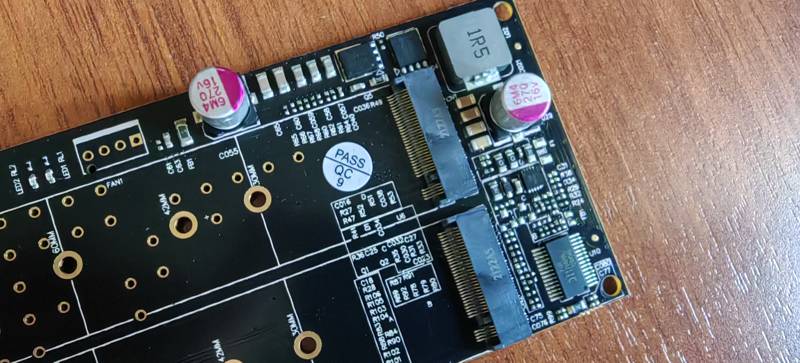

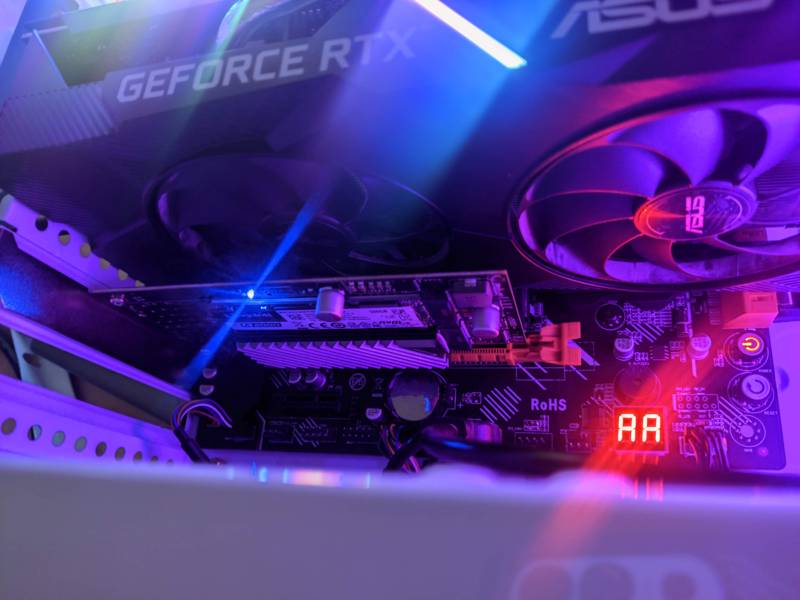

Главный недостаток - конденсатор расположен слишком близко к площадке установки накопителя, и если на накопителе есть радиатор - будет мешать. Под "мешать" я имею ввиду НЕ ДАСТ установить. А именно этот слот считается за первый, что критично для материнских плат, которые не умеют делить порт.

Comment

В целом, нормальный адаптер, работает шустро, вроде не режет. Но есть именно конструктивный недостаток. Посмотреть бы в глаза тому инженеру, кто ТАК расположил элемент на печатной плате...
