Материнская плата ASUS PRIME Z690-A

#4885268

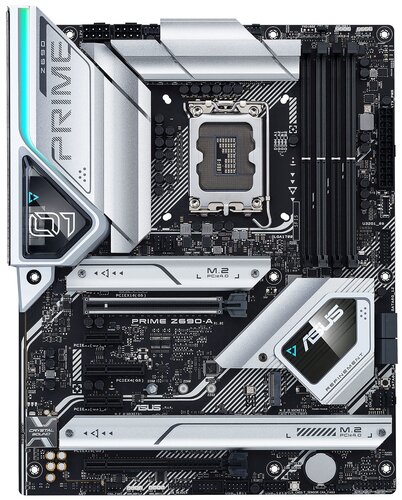

Материнская плата ASUS PRIME Z690-A

[LGA 1700, Intel Z690, 4xDDR5-4800 МГц, 2xPCI-Ex16, 4xM.2, Standard-ATX] көбүрөөк маалымат

4.83 | 159

Запаста жок

Accessories

  • Мүнөздөмөлөрү
  • Сын-пикирлер 159
  • Инструкциялар жана файлдар

Мүнөздөмөлөрү Материнская плата ASUS PRIME Z690-A

Общие параметры

Тип
материнская плата
Модель
ASUS PRIME Z690-A
Серия
ASUS PRIME
Цвет
черный
Год релиза
2021

Форм-фактор и размеры

Форм-фактор
Standard-ATX
Разъемы на обратной стороне (Back-Connect)
жок
Высота
305 мм
Ширина
244 мм

Процессор и чипсет

Сокет
LGA 1700
Чипсет Intel
Intel Z690
Совместимые ядра процессоров Intel
Alder Lake

Память

Тип поддерживаемой памяти
DDR5
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
192 ГБ
Максимальная частота памяти (JEDEC/без разгона)
4800 МГц
Частота оперативной памяти в разгоне
6000 МГц, 5200 МГц, 5400 МГц, 5800 МГц, 5600 МГц

Слоты расширения

Версия PCI Express
5.0
Слоты PCIe x16
1 x PCIe 3.0 (в режиме x4), 1 x PCIe 5.0 (в режиме x16)
Поддержка SLI/CrossFire
жок
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
1
Другие слоты расширения
1 x PCIe x4

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
4
Разъемы M.2 (M), PCIe линии процессора
1 x 2242/2260/2280/22110 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2242/2260/2280 (SATA/PCIe 4.0 x4), 1 x 2242/2260/2280/22110 (PCIe 4.0 x4), 1 x 2242/2260/2280 (PCIe 4.0 x4)
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 5, 1
Режим работы NVMe RAID
0, 5, 1
Другие разъемы накопителей
жок

Порты на задней панели

Порты USB Type-A
2 x USB 3.2 Gen 2, 4 x USB 3.2 Gen 1
Порты USB Type-C
1 x USB 3.2 Gen 2x2, 1 x USB 3.2 Gen 2
Видеовыходы
1 x HDMI, 1 x DisplayPort
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
5
Цифровые аудиопорты (S/PDIF)
TOSLINK (S/PDIF оптический)
Разъемы SMA (для антенны Wi-Fi)
жок
Порты PS/2
жок

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 2.0 (9 pin), 1 x USB 3.2 Gen 1 (19 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 2
Разъемы питания процессорного охлаждения
2 x 4 pin (кулер)
Разъемы для помпы СЖО (4 pin)
2
Разъемы для корпусных вентиляторов (4 pin)
4
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
3
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
1
Разъем M.2 (E) для модулей беспроводной связи
жок
Разъем RS-232 (COM)
есть
Интерфейс LPT
жок

Аудио

Звуковая схема
7.1
Чипсет звукового адаптера
Realtek ALC S1220A

Сеть

Скорость сетевого адаптера
2.5 Гбит/с
Стандарт Wi-Fi
жок
Версия Bluetooth
жок
Адаптер беспроводной связи
жок

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
2 x 8 pin
Количество фаз питания
16+1
Пассивное охлаждение
зона VRM, чипсет, 3 x M.2 слот
Активное охлаждение
жок

Дополнительная информация

Кнопки на плате
кнопка очистки CMOS, кнопка включения
Подсветка элементов платы
есть
ПО для синхронизации подсветки
ASUS Aura Sync
Приложение для взаимодействия со смартфоном
жок
Особенности, дополнительно
поддержка Intel XMP, 1 разъем для подключения плат расширения с поддержкой Thunderbolt
Комплектация
колодка для подключения фронтальной панели, документация, 2 x кабель SATA, диск с ПО

Габариты и вес в упаковке

Длина коробки
34 см
Ширина коробки
27.5 см
Высота коробки
7 см
Вес с коробкой
1.76 кг

Description

Материнская плата ASUS PRIME Z690-A предлагает пользователям мощные характеристики для установки высокопроизводительных комплектующих и подключения внешних устройств. Основой данной модели является чипсет Z690 от Intel с поддержкой процессоров 12/13/14-го поколения. Плата оснащена 4 слотами под установку модулей памяти ОЗУ DDR5, слотами PCI версии 5.0 с возможностью установки нескольких видеокарт, 4 разъемами M.2 и 4 портами SATA.
Внешне плата выделяется массивными охлаждающими элементами с комбинированием серого и белого цветов. Коммуникационные возможности ASUS PRIME Z690-A представлены сетевым контроллером 2.5 Гбит/с, а также широким рядом проводных портов и разъемов. Панель управления с кнопками и ряд технологий помогают оптимизировать работу материнской платы.
