Материнская плата ASRock WRX80 Creator R2.0

#5660301

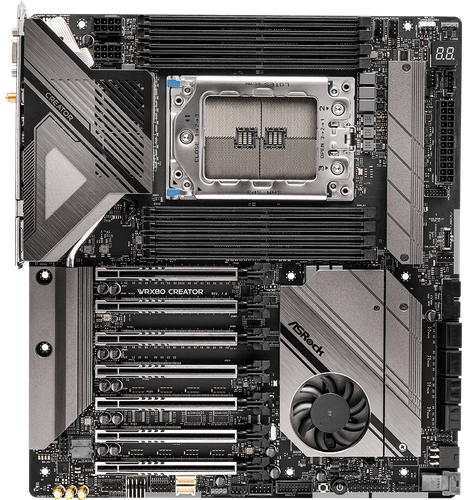

Материнская плата ASRock WRX80 Creator R2.0

[sWRX8, AMD WRX80, 8xDDR4-3200 МГц, 7xPCI-Ex16, 2xM.2, E-ATX] көбүрөөк маалымат

4.5 | 2

Запаста жок

Accessories

  • Мүнөздөмөлөрү
  • Сын-пикирлер 2
  • Инструкциялар жана файлдар

Мүнөздөмөлөрү Материнская плата ASRock WRX80 Creator R2.0

Общие параметры

Тип
материнская плата
Модель
ASRock WRX80 Creator R2.0
Серия
ASRock Creator
Цвет
черный
Год релиза
2024

Форм-фактор и размеры

Форм-фактор
E-ATX
Разъемы на обратной стороне (Back-Connect)
жок
Высота
305 мм
Ширина
272 мм

Процессор и чипсет

Сокет
sWRX8
Чипсет AMD
AMD WRX80
Совместимые ядра процессоров AMD
Castle Peak, Chagall

Память

Тип поддерживаемой памяти
DDR4
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
8
Количество каналов памяти
8
Максимальный объем памяти
2048 ГБ
Максимальная частота памяти (JEDEC/без разгона)
3200 МГц
Частота оперативной памяти в разгоне
4533 МГц, 3600 МГц

Слоты расширения

Версия PCI Express
4.0
Слоты PCIe x16
5 x PCIe 4.0 (в режиме x16), 2 x PCIe 4.0 (в режиме x8)
Поддержка SLI/CrossFire
жок
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
0
Другие слоты расширения
жок

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
2
Разъемы M.2 (M), PCIe линии процессора
1 x 2260/2280/22110 (SATA/PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2260/2280 (PCIe 4.0 x4)
Количество портов SATA
8
Режим работы SATA RAID
0, 10, 5, 1
Режим работы NVMe RAID
0, 5, 1
Другие разъемы накопителей
1 x U.2

Порты на задней панели

Порты USB Type-A
2 x USB 3.2 Gen 1, 4 x USB 3.2 Gen 2
Порты USB Type-C
2 x Thunderbolt 4
Видеовыходы
1 x VGA (D-Sub), 2 x USB Type-C
Количество сетевых портов (RJ-45)
3
Количество аналоговых аудиоразъемов
5
Цифровые аудиопорты (S/PDIF)
TOSLINK (S/PDIF оптический)
Разъемы SMA (для антенны Wi-Fi)
есть
Порты PS/2
жок
Другие разъемы на задней панели
2 x Mini DisplayPort

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 3.2 Gen 1 (19 pin), 1 x USB 2.0 (9 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 2
Разъемы питания процессорного охлаждения
1 x 4 pin (кулер), 1 x 4 pin (кулер/помпа)
Разъемы для корпусных вентиляторов (4 pin)
0
Совмещенные разъемы для вентиляторов и помпы СЖО (4 pin)
3
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
2
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
1
Разъем M.2 (E) для модулей беспроводной связи
есть
Разъем RS-232 (COM)
есть
Интерфейс LPT
жок

Аудио

Звуковая схема
7.1
Чипсет звукового адаптера
Realtek ALC1220 + Realtek ALC4050H

Сеть

Скорость сетевого адаптера
10 Гбит/с
Сетевой адаптер
Marvell AQtion AQC113CS
Стандарт Wi-Fi
6E (802.11ax)
Версия Bluetooth
5.3

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
2 x 8 pin
Количество фаз питания
8
Пассивное охлаждение
зона VRM, звуковая карта, 2 x M.2 слот
Активное охлаждение
вентилятор на чипсете

Дополнительная информация

Кнопки на плате
кнопка очистки CMOS, кнопка перезагрузки, кнопка включения
Подсветка элементов платы
жок
ПО для синхронизации подсветки
ASRock Polychrome SYNC
Количество слоев печатной платы
14
Особенности, дополнительно
PCIe 6 pin, поддержка ECC R-DIMM модулей памяти, усилитель TI NE5532 премиум класса, поддержка ECC 3DS R-DIMM модулей памяти
Комплектация
4 x кабель SATA, антенна Wi-Fi, крепеж для разъема M.2, документация

Description

Материнская плата ASRock WRX80 Creator R2.0 расширенного формата E-ATX предназначена для рабочих станций. Модель оборудована чипсетом AMD WRX80 и поддерживает полную функциональность процессоров AMD Ryzen Threadripper серии PRO 3000WX/5000WX. Материнская плата имеет 8-фазную схему питания и допускает подключение нескольких графических процессоров. Формат ATX дает возможность размещения 8 слотов для ОЗУ, позволяя расширить память до 2 ТБ, а также 7 слотов PCIe 4.0 x16.
Системная плата оснащена 8 портами SATA 6 Гбит/с и 1 портом U.2. Поддержка ECC обеспечивает автоматическое обнаружение и коррекцию ошибок, предупреждая вероятность системных сбоев. Материнская плата ASRock WRX80 Creator R2.0 предусматривает возможность удаленного мониторинга и управления, позволяя администратору связываться с BMC для совершения нужных действий.
