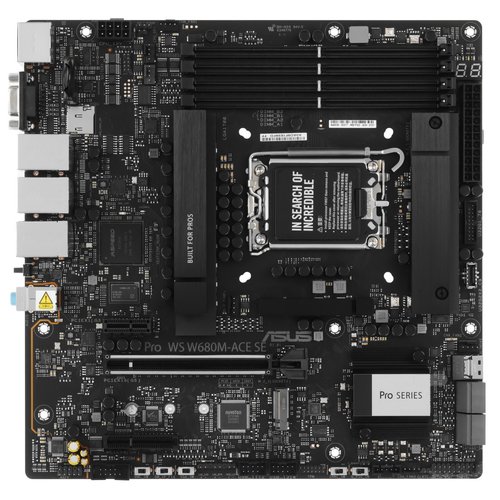

Материнская плата ASUS Pro WS W680M-ACE SE

#5448609

Материнская плата ASUS Pro WS W680M-ACE SE

[LGA 1700, Intel W680, 4xDDR5-6000 МГц, 1xPCI-Ex16, 2xM.2, Micro-ATX] подробнее

0

Нет в продаже

Аксессуары

  • Характеристики
  • Отзывы 0
  • Инструкции и файлы

Характеристики Материнская плата ASUS Pro WS W680M-ACE SE

Общие параметры

Тип
материнская плата
Модель
ASUS Pro WS W680M-ACE SE
Серия
ASUS Pro
Цвет
черный
Год релиза
2024

Форм-фактор и размеры

Форм-фактор
Micro-ATX
Разъемы на обратной стороне (Back-Connect)
нет
Высота
244 мм
Ширина
244 мм

Процессор и чипсет

Сокет
LGA 1700
Чипсет Intel
Intel W680
Совместимые ядра процессоров Intel
Alder Lake, Raptor Lake Refresh, Raptor Lake

Память

Тип поддерживаемой памяти
DDR5
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
192 ГБ
Максимальная частота памяти (JEDEC/без разгона)
6000 МГц
Частота оперативной памяти в разгоне
6200 МГц, 6400 МГц

Слоты расширения

Версия PCI Express
5.0
Слоты PCIe x16
1 x PCIe 5.0 (в режиме x16)
Поддержка SLI/CrossFire
нет
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
1
Другие слоты расширения
1 x PCIe x4

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
2
Разъемы M.2 (M), PCIe линии процессора
1 x 2242/2260/2280 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2242/2260/2280 (PCIe 4.0 x4)
Количество портов SATA
8
Режим работы SATA RAID
0, 10, 5, 1
Режим работы NVMe RAID
0, 10, 5, 1
Другие разъемы накопителей
1 x SlimSAS, 1 x microSD

Порты на задней панели

Порты USB Type-A
4 x USB 3.2 Gen 1, 1 x USB 3.2 Gen 2
Порты USB Type-C
1 x USB 3.2 Gen 2
Видеовыходы
1 x HDMI, 1 x VGA (D-Sub), 1 x DisplayPort
Количество сетевых портов (RJ-45)
3
Количество аналоговых аудиоразъемов
3
Цифровые аудиопорты (S/PDIF)
нет
Разъемы SMA (для антенны Wi-Fi)
нет
Порты PS/2
нет

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 2.0 (9 pin), 1 x USB 3.2 Gen 1 (19 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 2x2
Разъемы питания процессорного охлаждения
2 x 4 pin (кулер)
Разъемы для помпы СЖО (4 pin)
1
Разъемы для корпусных вентиляторов (4 pin)
3
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
0
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
0
Разъем M.2 (E) для модулей беспроводной связи
есть
Разъем RS-232 (COM)
есть
Интерфейс LPT
есть

Аудио

Звуковая схема
7.1

Сеть

Скорость сетевого адаптера
2.5 Гбит/с
Сетевой адаптер
Aspeed AST2600
Стандарт Wi-Fi
нет
Версия Bluetooth
нет
Адаптер беспроводной связи
нет

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
1 x 8 pin
Пассивное охлаждение
зона VRM, чипсет
Активное охлаждение
нет

Дополнительная информация

Кнопки на плате
кнопка BIOS FlashBack
Подсветка элементов платы
нет
ПО для синхронизации подсветки
нет
Особенности, дополнительно
поддержка Intel XMP, Management Port
Комплектация
задняя планка, Q-коннектор, документация, 2 x кабель SATA

Описание

Плата ASUS LGA1700 W680 PRO WS W680M-ACE SE 4xDDR5 PCI-Ex16 DP/HDMI/DSub SATA3 2xM2 USB3.2 Gen2 Type-C mATX в черном корпусе построена на основе сокета LGA 1700. Он совместим с процессорами Intel 12-го, 13-го и 14-го поколений. Сокет позволяет использовать плату для апгрейда игровых и рабочих ПК. В качестве логического ядра используется чипсет Intel W680. Он поддерживает PCI Express 5.0 и позволяет использовать мощные компоненты для повышения производительности системы.
Особенность платы ASUS LGA1700 W680 PRO WS W680M-ACE SE 4xDDR5 PCI-Ex16 DP/HDMI/DSub SATA3 2xM2 USB3.2 Gen2 Type-C mATX – поддержка памяти DDR5. 4 слота позволяют устанавливать до 192 Гб ОЗУ с поддержкой частот до 6400 МГц. Эти параметры подходят для задач, требующих высокой пропускной способности RAM. Пассивное охлаждение зоны VRM и чипсета обеспечивает стабильность работы и снижает уровень шума во время интенсивных нагрузок. Контроллеры накопителей на плате представлены 2 разъемами M.2 на базе PCIe 4.0 x4, что позволяет подключать сверхскоростные SSD, и 8 портами SATA 3.0 для обычных HDD или SSD. Также поддерживаются SlimSAS и microSD-карты. Это расширяет возможности для хранения данных и обеспечивает гибкость в конфигурации системы.
