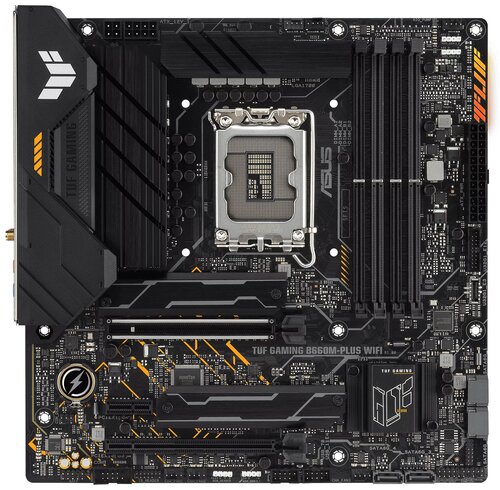

Материнская плата ASUS TUF GAMING B660M-PLUS WIFI

#9041975

Материнская плата ASUS TUF GAMING B660M-PLUS WIFI

[LGA 1700, Intel B660, 4xDDR5-4800 МГц, 2xPCI-Ex16, 2xM.2, Micro-ATX] көбүрөөк маалымат

4.33 | 3

Запаста жок

Accessories

  • Мүнөздөмөлөрү
  • Сын-пикирлер 3
  • Инструкциялар жана файлдар

Мүнөздөмөлөрү Материнская плата ASUS TUF GAMING B660M-PLUS WIFI

Общие параметры

Тип
материнская плата
Модель
ASUS TUF GAMING B660M-PLUS WIFI
Серия
ASUS TUF GAMING
Цвет
черный
Год релиза
2022

Форм-фактор и размеры

Форм-фактор
Micro-ATX
Разъемы на обратной стороне (Back-Connect)
жок
Высота
244 мм
Ширина
244 мм

Процессор и чипсет

Сокет
LGA 1700
Чипсет Intel
Intel B660
Совместимые ядра процессоров Intel
Alder Lake

Память

Тип поддерживаемой памяти
DDR5
Форм-фактор поддерживаемой памяти
DIMM
Количество слотов памяти
4
Количество каналов памяти
2
Максимальный объем памяти
192 ГБ
Максимальная частота памяти (JEDEC/без разгона)
4800 МГц
Частота оперативной памяти в разгоне
6000 МГц, 5200 МГц, 5400 МГц, 5000 МГц, 5800 МГц, 5600 МГц

Слоты расширения

Версия PCI Express
5.0
Слоты PCIe x16
1 x PCIe 3.0 (в режиме x4), 1 x PCIe 5.0 (в режиме x16)
Поддержка SLI/CrossFire
жок
Количество карт в SLI/Crossfire
0 шт
Количество слотов PCI-E x1
1
Другие слоты расширения
жок

Контроллеры накопителей

Поддержка NVMe
есть
Версия PCI Express накопителей
4.0
Количество разъемов M.2
2
Разъемы M.2 (M), PCIe линии процессора
1 x 2242/2260/2280 (PCIe 4.0 x4)
Разъемы M.2 (M), PCIe линии чипсета
1 x 2242/2260/2280 (PCIe 4.0 x4)
Количество портов SATA
4
Режим работы SATA RAID
0, 10, 5, 1
Режим работы NVMe RAID
жок
Другие разъемы накопителей
жок

Порты на задней панели

Порты USB Type-A
1 x USB 3.2 Gen 1, 2 x USB 2.0, 4 x USB 3.2 Gen 2
Порты USB Type-C
1 x USB 3.2 Gen 2x2
Видеовыходы
1 x HDMI, 1 x DisplayPort
Количество сетевых портов (RJ-45)
1
Количество аналоговых аудиоразъемов
5
Цифровые аудиопорты (S/PDIF)
TOSLINK (S/PDIF оптический)
Разъемы SMA (для антенны Wi-Fi)
есть
Порты PS/2
жок

Разъемы на плате

Внутренние USB Type-A разъемы
2 x USB 2.0 (9 pin), 1 x USB 3.2 Gen 1 (19 pin)
Внутренние USB Type-C разъемы
1 x USB 3.2 Gen 1
Разъемы питания процессорного охлаждения
2 x 4 pin (кулер)
Разъемы для помпы СЖО (4 pin)
1
Разъемы для корпусных вентиляторов (4 pin)
3
Разъемы для корпусных вентиляторов (3 pin)
0
Разъемы 5V-D-G (3 pin) для ARGB подсветки
3
Разъемы 12V-G-R-B (4 pin) для RGB подсветки
1
Разъем M.2 (E) для модулей беспроводной связи
жок
Разъем RS-232 (COM)
есть
Интерфейс LPT
жок

Аудио

Звуковая схема
7.1

Сеть

Скорость сетевого адаптера
2.5 Гбит/с
Стандарт Wi-Fi
6 (802.11ax)
Версия Bluetooth
5.2

Питание и охлаждение

Основной разъем питания
24 pin
Разъем питания процессора
8 pin + 4 pin
Количество фаз питания
10+1
Пассивное охлаждение
зона VRM, чипсет, 2 x M.2 слот
Активное охлаждение
жок

Дополнительная информация

Кнопки на плате
жок
Подсветка элементов платы
есть
ПО для синхронизации подсветки
ASUS Aura Sync
Количество слоев печатной платы
6
Особенности, дополнительно
поддержка Intel XMP, 1 разъем для подключения плат расширения с поддержкой Thunderbolt
Комплектация
задняя планка, антенна Wi-Fi, комплект наклеек, документация, 2 x кабель SATA, диск с ПО

Габариты и вес в упаковке

Длина коробки
28 см
Ширина коробки
28 см
Высота коробки
7 см
Вес с коробкой
1.5 кг

Description

Материнская плата ASUS TUF GAMING B660M-PLUS WIFI выполнена в форм-факторе Micro-ATX и ориентирована на сборку игровых систем на процессорах Intel с сокетом LGA 1700. За счет чипсета Intel B660 обеспечивается совместимость с процессорами Intel Core 12, 13 и 14 поколений. Усиленная подсистема питания с конфигурацией 10+1 фаз рассчитана на стабильную работу процессора под длительной нагрузкой.
Материнская плата ASUS TUF GAMING B660M-PLUS WIFI поддерживает оперативную память DDR5 объемом до 192 ГБ, плашки которой можно установить в 4 слота DIMM. Двухканальный режим работы памяти повышает пропускную способность по сравнению с одноканальным режимом, а поддержка профилей Intel XMP позволяет использовать модули на частотах выше стандартных значений. Основной слот для видеокарты выполнен по стандарту PCI Express 5.0, что обеспечивает высокий запас пропускной способности для производительных графических адаптеров. Для установки накопителей предусмотрено 2 разъема M.2 с интерфейсом PCI Express 4.0 x4 и 4 порта SATA.
